Systemy przenośnikowe przemysłowe typu pasów

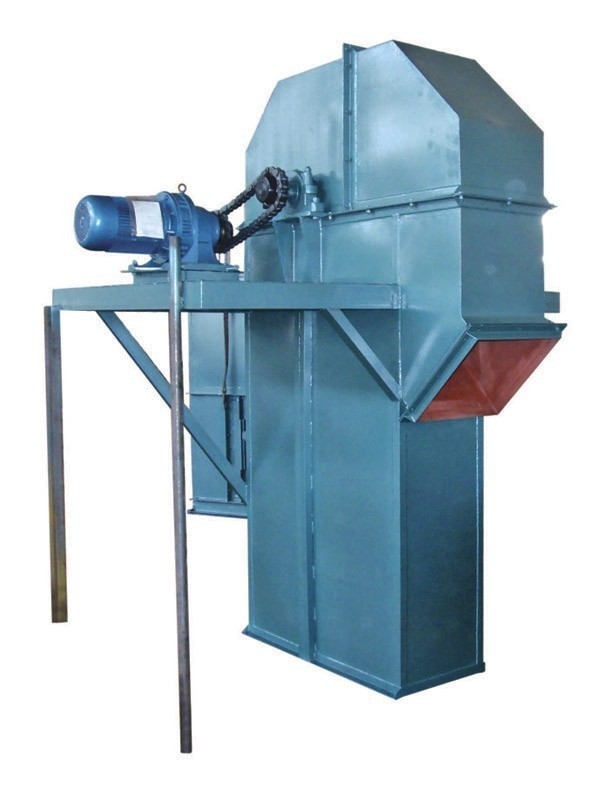

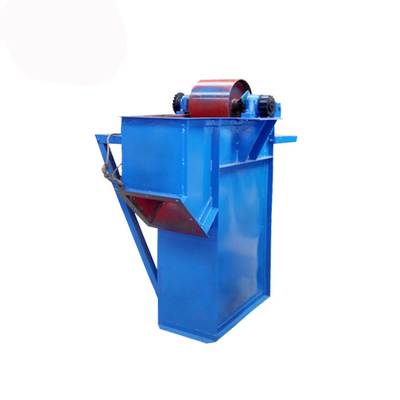

Zastosowanie windy wiadrowej typu pas:
Podnośnik wiadrowy typu paska jest odpowiedni do pionowego przenoszenia proszku, ziarnistego i małych bloków mniej ścierających materiałów masowych, takich jak ziarna, kukurydza, węgiel, cement, kruszone rudy itp.Wysokość podnośnika może osiągnąć 40 metrówTemperatura materiału jest mniejsza niż 60°C. W porównaniu z konwencjonalną windą wiadrową typu D, wysoka wydajność przenoszenia, różnorodność typów wiader, powinna być pierwszym wyborem.
1W porównaniu z typem D, pojemność transportu typu TD o tej samej szerokości wiadra jest prawie dwukrotnie większa.
2. Części trakcyjne przyjmują wytrzymałe gumowe taśmy przenośne o wysokiej wytrzymałości na rozciąganie i długiej żywotności.
3Prosta struktura, łatwa instalacja, łatwa regulacja, naprawa i konserwacja.
Charakterystyka podnośników wiadrowych typu pas:
1Niewielka siła napędowa
Winda wiadrowa typu pasa przyjmuje napęd napędowy i rozładunek typu indukcji grawitacyjnej.Nie ma żadnego powrotu i wykopanie zjawiska podczas podnoszenia materiałuDlatego moc reakcyjna jest mniejsza.
2Szeroki zakres podnoszenia
Ta wiadra typu wiadrowy windy ma niewiele wymagań do materiału rodzajów i cech.ale także może podnieść silne materiały ścierne lub szlifujące. Dobre uszczelnienie i mniejsze zanieczyszczenie środowiska
3Dobry poziom niezawodności
Zaawansowana zasada projektowania i metoda obróbki zapewniają niezawodność pracy maszyny. Czas bezproblemowy wynosi ponad 20000 godzin.W ten sposób można osiągnąć wysoką wysokość podnoszenia.
4. Długa żywotność
Podnoszący wiadro typu pas przyjmuje zasilacz typu napływowego. Nie ma potrzeby kopania materiału z wiadrem. Rzadko występują wytłaczanie i zderzenia między materiałami.Maszyna jest zaprojektowana w taki sposób, aby zapewnić, że materiał w podawaniu i rozładunku nie będzie rozproszony, co zapobiega zużyciu przez ścieranie.
Tabela konfiguracji napędowej windy wiadrowej typu pas:
| Model |
Model urządzenia przesyłowego |
Moc (KW) |
Silnik |
Model reduktorów |
| Prawe urządzenie przenośne |
Lewa skrzynia biegów |
| TD100 |
C1 |
1.5 |
Y100L-6 |
250-VI-3Z |
250-VI-4Z |
| C2 |
2.2 |
Y112M-6 |
| TD160 |
C1 |
3 |
Y132S-6 |
350-VI-3Z |
350-VI-4Z |
| C2 |
4 |
Y132M1-6 |
| C3 |
5.5 |
Y132M2-6 |
400-VI-3Z |
400-VI-4Z |
| C4 |
7.5 |
Y160M-6 |
| TD250 |
C1 |
5.5 |
Y132M2-6 |
400-VI-3Z |
400-VI-4Z |
| C2 |
7.5 |
Y160M-6 |
| C3 |
11 |
Y160L-6 |
500-VI-3Z |
500-VI-4Z |
| C4 |
15 |
Y180L-6 |
| TD315 |
C1 |
7.5 |
Y160M-6 |
400-VI-3Z |
400-VI-4Z |
| C2 |
11 |
Y160L-6 |
500-VI-3Z |
500-VI-4Z |
| C3 |
15 |
Y180L-6 |
| C4 |
18.5 |
Y200L1-6 |
650-VI-3Z |
650-VI-4Z |
| TD400 |
C1 |
15 |
Y180L-6 |
500-VI-3Z |
500-VI-4Z |
| C2 |
18.5 |
Y200L1-6 |
650-VI-3Z |
650-VI-4Z |
| C3 |
22 |
Y200L2-6 |
| C4 |
30 |
Y225M-6 |
| TD500 |
C1 |
18.5 |
Y200L1-6 |
650-VI-3Z |
650-VI-4Z |
| C2 |
22 |
Y200L2-6 |
| C3 |
30 |
Y225M-6 |
| C4 |
|
|
|
|
| TD630 |
C1 |
22 |
Y200L2-6 |
650-VI-3Z |
650-VI-4Z |
| C2 |
30 |
Y225M-6 |
Tabela parametrów technicznych windy wiadrowej typu pas:
| Model |
TD160 |
TD250 |
TD315 |
TD400 |
| Rodzaj wiadra |
Q |
h |
zD |
Sd |
Q |
h |
zD |
Sd |
Q |
h |
zD |
Sd |
Q |
h |
zD |
Sd |
| Pojemność (m3/h) |
5.4 |
9.6 |
9.6 |
16 |
12 |
22 |
23 |
35 |
17 |
30 |
25 |
40 |
24 |
46 |
41 |
66 |
| Szerokość wiadra (mm) |
160 |
250 |
315 |
400 |
| Objętość wiadra (L) |
0.5 |
0.9 |
4.2 |
1.9 |
1.3 |
2.2 |
3.0 |
4.6 |
2 |
3.6 |
3.8 |
5.8 |
3.1 |
5.6 |
5.9 |
9.4 |
| Wskaźnik węglowy (mm) |
280 |
350 |
360 |
450 |
400 |
500 |
480 |
560 |
| Szerokość pasa (mm) |
200 |
300 |
400 |
500 |
| Prędkość wiadra (m/s) |
1.4 |
1.6 |
1.6 |
1.8 |
| Materiał Maksymalny rozmiar bloku (mm) |
25 |
35 |
45 |
55 |
| Model |
TD500 |
TD630 |
TD160 |
TD250 |
TD350 |
TD450 |
| Rodzaj wiadra |
Q |
h |
zD |
Sd |
h |
zD |
Sd |
Q |
S |
Q |
S |
Q |
S |
Q |
S |
| Pojemność (m3/h) |
38 |
70 |
58 |
92 |
85 |
89 |
142 |
4.7 |
8 |
18 |
22 |
25 |
42 |
50 |
72 |
| Szerokość wiadra (mm) |
500 |
630 |
160 |
250 |
350 |
450 |
| Objętość wiadra (L) |
4.8 |
9 |
9.3 |
15 |
14 |
14.6 |
23.5 |
0.65 |
1.1 |
2.6 |
3.2 |
7 |
7.8 |
14.5 |
15 |
| Wskaźnik węglowy (mm) |
500 |
625 |
710 |
300 |
400 |
500 |
640 |
| Szerokość pasa (mm) |
600 |
700 |
200 |
300 |
400 |
500 |
| Prędkość wiadra (m/s) |
1.8 |
2 |
1 |
1.25 |
1.25 |
1.25 |
| Materiał Maksymalny rozmiar bloku (mm) |
60 |
70 |
25 |
35 |
45 |
55 |
Uwaga::
1Objętość wiadra w tabeli jest obliczoną wartością. Pojemność przenośna jest obliczana według współczynnika napełnienia równego 0.6.
2Wykorzystanie wiadra jest następujące.
Płytki wiaderek:transport materiałów w wilgotności, łatwy do aglomeracji, trudny do wyrzucenia, np. mokry piasek, mokry węgiel itp.
Głęboki wiaderek:transport suchych, luźnych materiałów i materiałów łatwo wyrzucanych, np. cement, bryket węglowy, żwir, kwarc itp.
