Horyzontalne przemysłowe systemy przenośnikowe
Przegląd przemysłowego przenośnika skrętowego z rurociągów węzłowych dla materiałów luźnych:
Przemysłowy przewód skrzyżowy poziomowy jest szeroko stosowanym sprzętem transportowym.Jeden jest poziomym przenośnikiem śrubowym., a drugi to pionowy przenośnik śrubowy. Przenośnik jest stosowany do materiałów luźnych, takich jak wszelkiego rodzaju proszki, granule i małe bloki.Horyzontalny przenośnik śrubowy jest najczęściej stosowanym rodzajem przenośnika. Może przenosić materiały masowe z jednej części procesu do drugiej.
Zasada działaniazPrzemysłowy przewód rurowy z skrzynią poziomą do transportu materiałów luźnych:
Przenośnik śrubowy wykorzystuje obracający się śrubę przenoszącą materiały wzdłuż stałej obudowy.i siłą, która sprawia, że materiał nie obraca się z ostrzem śruby jest odporność tarcia własnej masy materiału i śruby transportorowej obudowy do materiałuOstrze spiralne są spawane do wału obrotowego przenośnika śrubowego.Typ powierzchni ostrza i inne typy w zależności od różnych materiałów, które są transportowane. Wał śrubowy przenośnika śrubowego ma łożysko napędowe na końcu kierunku ruchu materiału, aby nadać śrubowi siłę reaktywną osiową z materiałem.należy dodać pośrednie łożyska zawieszone.
Główne cechyzPrzemysłowy przewód rurowy z skrzynią poziomą do transportu materiałów luźnych:
1Prosta struktura, niewielka przestrzeń.
2Wysoka niezawodność, niska konserwacja.
3Łatwe w tworzeniu linii produkcyjnej, może być podłączone do sprzętu opakowaniowego, sprzętu magazynowego, sprzętu mieszania lub sprzętu do przesiewania.
4. dostosowane do potrzeb z kołami lub kołami biegnącymi i innymi
5Dostępne jest wiele portów podawania i rozładowania.
6- Niezawodne uszczelnienie.
7- ekonomiczne w zakupie, instalacji i eksploatacji.
Cwęglowądowanie przemysłowego przesuwacza skrzyżowego węglowodoru rurowego do materiałów luźnych:
| przez kąt przenoszenia |
przemieszczalnik skrutkowy poziomy, przemieszczalnik skrutkowy nachylony, przemieszczalnik skrutkowy pionowy |
| przez formularz przekazujący |
przenośnik wiertniczy, przenośnik wiertniczy bez wału |
| według kształtu |
Przenośnik śrubowy w kształcie U, przenośnik śrubowy rurowy |
Parametry technicznezPrzemysłowy przewód rurowy z skrzynią poziomą do transportu materiałów luźnych:
| Typ LS |
100 |
160 |
200 |
250 |
315 |
400 |
500 |
630 |
800 |
1000 |
1250 |
| Typ GX |
|
|
200 |
250 |
300 |
400 |
500 |
|
|
|
|
| Średnica śruby (mm) |
100 |
160 |
200 |
250 |
315 |
400 |
500 |
630 |
800 |
1000 |
1250 |
| Odchylenie śruby (mm) |
100 |
160 |
200 |
250 |
315 |
355 |
400 |
450 |
500 |
560 |
630 |
| Prędkość obrotowa (r/min) |
140 |
120 |
90 |
90 |
75 |
75 |
60 |
60 |
45 |
35 |
30 |
| Pojemność przenośna QΦ=0,33 (m3/h) |
2.2 |
7.6 |
11 |
22 |
36.4 |
66.1 |
93.1 |
160 |
223 |
304 |
458 |
| Moc Pd 1=10m (KW) |
1.1 |
1.5 |
2.2 |
2.4 |
3.2 |
5.1 |
4.1 |
8.6 |
12 |
16 |
24.4 |
| Moc Pd 1=30m (KW) |
1.6 |
2.8 |
3.2 |
5.3 |
8.4 |
11 |
15.3 |
25.9 |
36 |
48 |
73.3 |
| Prędkość obrotowa (r/min) |
120 |
90 |
75 |
75 |
60 |
60 |
45 |
45 |
35 |
30 |
20 |
| Pojemność przenośna QΦ=0,33 (m3/h) |
1.9 |
5.7 |
18 |
18 |
29.1 |
52.9 |
69.8 |
125 |
174 |
261 |
305 |
| Moc Pd 1=10m (KW) |
1.0 |
1.3 |
2.1 |
2.1 |
2.9 |
4.1 |
4.7 |
6.8 |
9.4 |
14.1 |
16.5 |
| Moc Pd 1=30m (KW) |
1.5 |
2.3 |
4.5 |
4.5 |
7 |
8.9 |
11.6 |
20.4 |
28.3 |
42.2 |
49.5 |
| Prędkość obrotowa (r/min) |
90 |
75 |
60 |
60 |
45 |
45 |
35 |
35 |
30 |
20 |
16 |
| Pojemność przenośna QΦ=0,33 (m3/h) |
1.4 |
4.8 |
15 |
15 |
21.8 |
39.6 |
54.3 |
97 |
149 |
174 |
244 |
| Moc Pd 1=10m (KW) |
0.9 |
1.2 |
1.9 |
1.9 |
2.5 |
3.4 |
4.3 |
5.4 |
8.1 |
9.5 |
13.3 |
| Moc Pd 1=30m (KW) |
1.2 |
2.2 |
3.8 |
3.8 |
5.4 |
6.8 |
9.2 |
16 |
24.4 |
28.6 |
39.9 |
| Prędkość obrotowa (r/min) |
75 |
60 |
45 |
45 |
35 |
35 |
30 |
30 |
20 |
16 |
13 |
| Pojemność przenośna QΦ=0,33 (m3/h) |
1.2 |
3.8 |
11 |
11 |
17 |
31.7 |
46.5 |
73.0 |
99.3 |
139 |
199 |
| Moc Pd 1=10m (KW) |
0.75 |
1.1 |
1.6 |
1.6 |
2.1 |
3.1 |
3.7 |
4.6 |
5.7 |
7.7 |
11 |
| Moc Pd 1=30m (KW) |
1.1 |
1.8 |
3.4 |
3.4 |
4.4 |
5.6 |
8 |
14 |
16.7 |
23.2 |
33 |
Tabela wielkości instalacjizPrzemysłowy przewód rurowy z skrzynią poziomą do transportu materiałów luźnych:
| Model |
W |
A |
B |
C |
D |
N |
Q |
Y |
L |
K |
R |
S |
P |
O |
H |
V |
J |
T |
G |
L |
| LS100 |
2500 |
100 |
180 |
146 |
10 |
4 |
180 |
190 |
90 |
112 |
180 |
112 |
60 |
178 |
120 |
160 |
14 |
163 |
1500
2000
2500 |
3500-40000 |
| LS160 |
2500 |
160 |
240 |
206 |
10 |
4 |
200 |
190 |
112 |
150 |
200 |
150 |
60 |
270 |
120 |
160 |
14 |
190 |
| LS200 |
3000 |
200 |
300 |
256 |
14 |
8 |
225 |
190 |
112 |
180 |
225 |
180 |
60 |
308 |
160 |
200 |
14 |
212 |
| LS250 |
3000 |
250 |
350 |
306 |
14 |
8 |
250 |
190 |
140 |
224 |
250 |
224 |
60 |
336 |
200 |
250 |
18 |
240 |
40000-80000 |
| LS315 |
3000 |
315 |
425 |
370 |
14 |
8 |
330 |
190 |
214 |
280 |
390 |
250 |
60 |
443 |
300 |
350 |
20 |
340 |
| LS400 |
3000 |
400 |
500 |
456 |
14 |
8 |
350 |
190 |
224 |
355 |
390 |
280 |
60 |
533 |
320 |
400 |
24 |
384 |
| LS500 |
3000 |
500 |
600 |
556 |
14 |
8 |
400 |
190 |
280 |
400 |
400 |
340 |
80 |
662 |
400 |
500 |
24 |
440 |
2000
3500
3500 |
5500-80000 |
| LS630 |
3000 |
630 |
730 |
686 |
14 |
8 |
450 |
190 |
355 |
500 |
450 |
420 |
80 |
763 |
500 |
630 |
24 |
555 |
| LS800 |
3000 |
800 |
920 |
868 |
18 |
16 |
550 |
340 |
450 |
630 |
550 |
520 |
80 |
970 |
632 |
800 |
30 |
650 |
| LS1000 |
3000 |
1000 |
1120 |
1068 |
18 |
16 |
650 |
360 |
560 |
710 |
650 |
630 |
80 |
1190 |
710 |
1000 |
30 |
760 |
6000-60000 |
| LS1250 |
3000 |
1250 |
1370 |
1318 |
18 |
16 |
800 |
380 |
710 |
800 |
800 |
760 |
80 |
1440 |
800 |
1250 |
30 |
910 |
Parametry technicznezPrzemysłowy przewód rurowy z skrzynią poziomą do transportu materiałów luźnych:
| Specyfikacja |
Główne osiągi techniczne |
Urządzenie sterujące |
Urządzenie sterujące |
Waga
(kg) |
| Model |
Długość
(mm) |
Pojemność
(cement)
(t/h) |
Prędkość obrotowa
min-1 |
Reduktor |
Silnik |
| Model |
Współczynnik prędkości |
Władza
(kw) |
| GX200 |
-10 |
9 |
60 |
ZQ250 |
23.34 |
1.1 |
726 |
| GX200 |
-20 |
9 |
60 |
ZQ250 |
23.34 |
1.5 |
1258 |
| GX250 |
-10 |
15.6 |
60 |
ZQ250 |
23.34 |
2.2 |
960 |
| GX250 |
-20 |
15.6 |
60 |
ZQ250 |
23.34 |
3 |
1750 |
| GX300 |
-10 |
21.2 |
60 |
ZQ350 |
23.34 |
3 |
1373 |
| GX300 |
-20 |
21.2 |
60 |
ZQ350 |
23.34 |
4 |
2346 |
| GX400 |
-10 |
51 |
60 |
ZQ400 |
23.34 |
5.5 |
1911 |
| GX400 |
-20 |
51 |
60 |
ZQ500 |
23.34 |
11 |
2049 |
| GX500 |
-10 |
87.5 |
60 |
ZQ400 |
23.34 |
7.5 |
2381 |
| GX500 |
-20 |
87.5 |
60 |
ZQ650 |
23.34 |
18.5 |
5389 |
| GX600 |
-10 |
134.2 |
45 |
ZQ750 |
23.34 |
22 |
3880 |
| GX600 |
-10 |
134.2 |
45 |
ZQ850 |
23.34 |
55 |
7090 |
ZastosowaniezPrzemysłowy przewód rurowy z skrzynią poziomą do transportu materiałów luźnych:
Przenośnik śrubowy jest szeroko stosowany w różnych gałęziach przemysłu, takich jak materiały budowlane, przemysł chemiczny, energia elektryczna, metalurgia, węgiel, zboże itp.Jest odpowiedni do poziomego lub nachylonego przenoszenia proszku, materiały granulowane i małe, jak węgiel, popioł, żużle, cement, ziarno itp. Temperatura materiału jest mniejsza niż 200°C.
Przenośnik śrubowy nie nadaje się do przenoszenia materiałów łatwo psujących się, o dużej lepkości i łatwych do aglomeracji.
Jeżeli kąt nachylenia przenoszenia jest zbyt duży, należy wybrać przenośnik śrubowy serii GX.

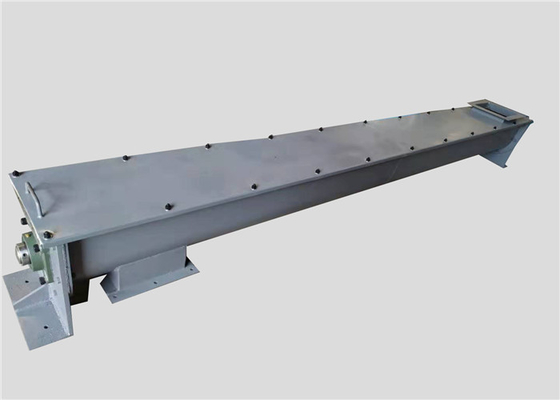

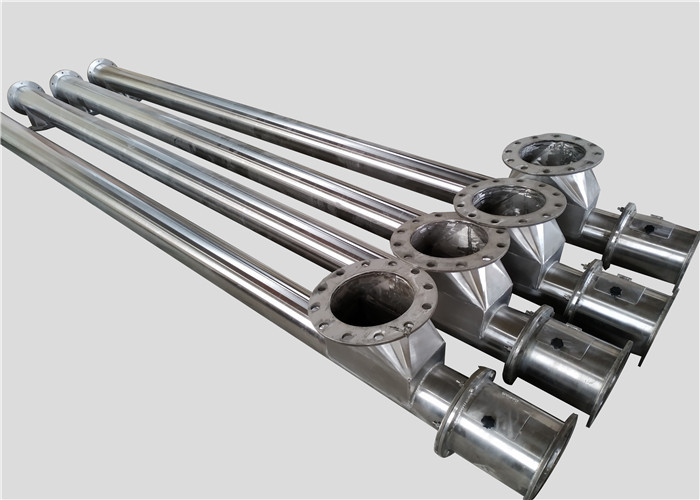

GX Przewóz zawiasowy rurowy LS Przewóz zawiasowy w kształcie U (zamknięty i otwarty)
Podwójny konwerter śrubowy wielokrotne otwory rozładowania konwerter śrubowy
Przesyłowiec śrubowy bez wału
Przesyłowiec skrutkowy nachylony Przesyłowiec skrutkowy pionowy
