wysoka intensywność wibracji, duży obszar przesiewania, regulowany kąt skrzynki sitowej, zwarta kons
Cecha strukturalna:
opcjonalnie mobilny system zraszania wodą
Amplituda:
5 mm ~ 6 mm
Ruch:
obejmuje zarówno ruch liniowy, jak i ruch eliptyczny
Źródło energii:
3 zestawy silników wibracyjnych
Płyty ekranowe:
1 ~ 2 pokłady ekranowe
Zastosowanie:
papiernictwo, metale nieżelazne, metalurgia, materiały budowlane, chemia, materiały ogniotrwałe, cem
Podkreślić:
ekran drgający na mokro
,
maszyna do segregacji sitowej

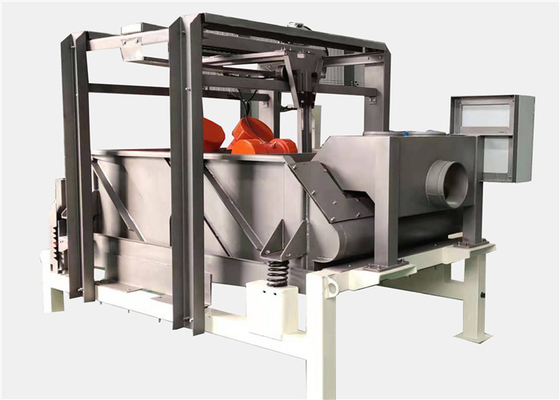

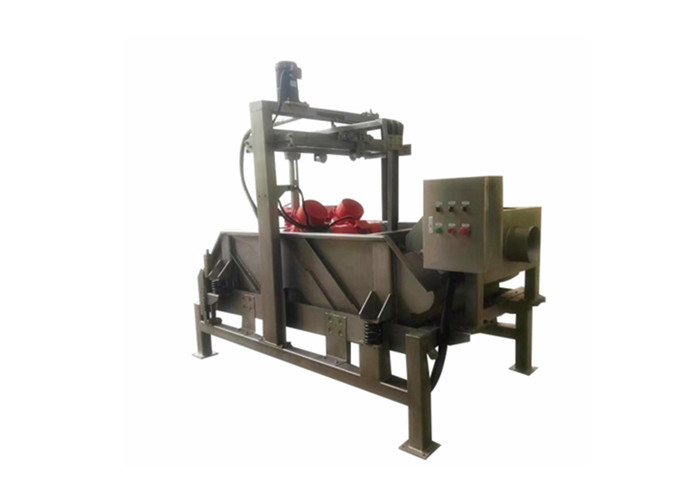

Dwa ruchy prostokątne wibrujące maszyny ekranowe do produkcji papieru
Wprowadzenie prostokątnego podwójnego ruchu wibrującego separatora ekranu do produkcji masy papierniczej:
Wykorzystuje się w tym celu dwa rodzaje urządzeń:Może spełniać większość zastosowań w zakresie oczyszczania ścieków i ścieków oraz kanalizacjiUżywany jest do produkcji papieru, metali nieszlachetnych, metalurgii, materiałów budowlanych, chemicznych, ogniotrwałych, cementu, ceramiki, zbóż, żywności,system oczyszczania błota wiertniczego i inne specjalne urządzenia do oddzielania stałego płynuMa zalety wysokiej intensywności drgań, dużej powierzchni ekranu, regulowanego kąta skrzynki ekranu, kompaktowej struktury i doskonałej wydajności.
Wykorzystuje się system automatycznego opryskiwania. Ciśnienie wody do opryskiwania wynosi około 5 KG, natężenie przepływu wynosi 290 L/h. Operator może ustawić interwał spryskiwania,który może skutecznie wydłużyć czas przestoju i zmniejszyć odpady farby bez wpływania na stężenie farby.
Parametry techniczne prostokątnego oddzielnika ekranu wibrującego z podwójnym ruchem do produkcji papieru:
Model
AES68-3
AES63-3
AES60-3
Trasa wibracji
Elips
Elips
Elips
Moc silnika
2*2,2 kW
1*0,75 kW
2*1,5 kW
1*0,55 kW
2*1,1 kW
1*0,25 kW
Intensywność drgań
≤ 7,0 G
≤ 7,0 G
≤ 6,5 G
Amplituda
50,5-6,0 mm
50,5-6,0 mm
50,5-6,0 mm
Pojemność jednego ekranu
≤ 110 m3/h
615 GPM
≤ 90 m3/h
528 GPM
≤ 70 m3/h
352 GPM
Kąt regulacji skrzynki ekranu
-3°~3°
-3°~3°
-3°~3°
Częstotliwość i napięcie silnika
380 V/50 Hz, 460 V/60 Hz
Obszar ekranu
20,5 m2
20,3 m2
10,8 m2
Wielkość ekranu
680*1250 mm
(40 ~ 250 oczek)
630*1250 mm
(40 ~ 250 oczek)
600*1050 mm
(40 ~ 250 oczek)
Warstwy ekranu
1 ~ 2
1 ~ 2
1 ~ 2
Ilość jednowarstwowego ekranu
4
4
4
Mobilny system spryskiwaczy
Opcjonalnie
Opcjonalnie
Jeden zestaw.
Ciśnienie wody wynosi około 5 kg i przepływ 290 l/h
Waga
1880 kg
1680 kg
1300 kg
Wskazania
Parametry materiału, który ma zostać poddany badaniu:
1Nazwa materiału: masy papierowej
2Temperatura materiału: 60~70°C
3.Wiszkość materiału: < 120 CPS (mPas)
4. Tłuszcz specyficzny materiału: < 1,1 kg/dm3
5Koncentracja: 5-15%
Zasada działania prostokątnego dwustronnego wibrującego separatora ekranu do produkcji papieru:
Maszyna do siewania na mokro z dwustronnym prostokątnym filtrem drgań jest wyposażona w trzy silniki drgań, które zapewniają dwa tryby ruchu: ruch liniowy i ruch eliptyczny.Czterokątny urządzenie do przesiewania na mokro jest napędzane przez silnik wibracyjny zainstalowany na wiązce ramy. wibracja jest przesyłana do płyty sitowej,i materiał, który ma być przesiewany, zostaje uwolniony do płyty przesiewowej przez rurę umieszczoną w podwójnym ruchu prostokątnym filtrze wibracyjnym na mokrą przesiewową. wibracja płyty sitowej powoduje, że mniejsza wielkość cząstek (kwalifikowana wielkość cząstek) przechodzi przez płytę sitową i wchodzi do dna sitowego,i wchodzi do następnego procesu przez rurociąg zainstalowany na dole sitowejMateriał o większym rozmiarze cząstek (nieokreślony rozmiar cząstek) pozostaje na górnej części płyty sitowej, wchodzi do rowki z przodu ekranu wibrującego,i wchodzi do następnego procesu przez rurę zainstalowaną na dole rowu.
Ruch liniowy może generować 6G przyspieszenie grawitacyjne, ruch eliptyczny może generować 5G przyspieszenie grawitacyjne.Ludzie mogą wybrać tryb ruchu wibrującego ekranu poprzez przełącznik w skrzynce sterowania. ruch eliptyczny jest łagodniejszy, a żywotność ekranu jest dłuższa.
Charakterystyka prostokątnego dwustronnego wibrującego separatora ekranu do produkcji masy papierniczej:
1Hałas urządzenia jest niski, poniżej 75 decybeli w odległości jednego metra od wibrującej sitwy.
2Korpus ekranu jest pokryty ponad dwoma warstwami farby ochronnej z żywicy epoksydowej.
3Ekran jest przymocowany przez kompaktowy blok.
4Wymiana płyty ekranowej jest prosta i wygodna poprzez wybicie kompaktowego bloku i ponowne naciśnięcie go po wymianie.
5Sprzęt jest łatwy w obsłudze i nie wymaga codziennej konserwacji.
Zalety oddzielnika ekranu wibrującego o prostokątnym podwójnym ruchu do produkcji masy papierniczej:
Ruch eliptyczny
Ruch liniowy
1Przyspieszenie grawitacyjne (g) jest małe.
2Czas pobytu materiału na płytce jest długi, a efekt przesiewowy jest dobry.
