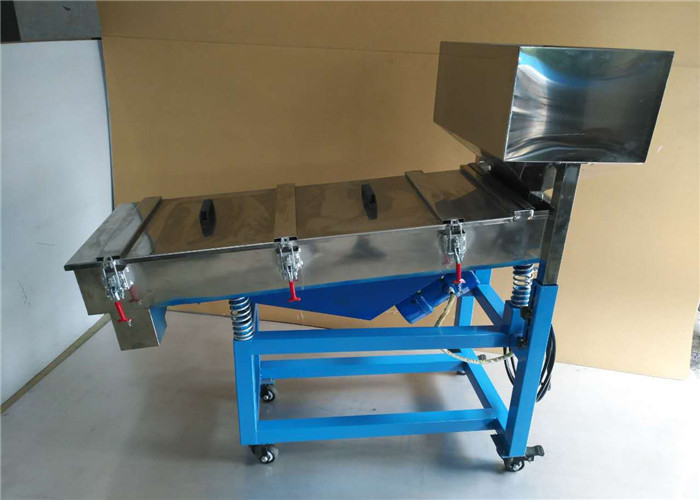

Piasek krzemieniowy 100TPH 1,62M2 Ekran drgający liniowy
Wprowadzenie ekranu drgającego liniowo
Ekran drgający liniowy jest standardowym i uniwersalnym urządzeniem do badania.
Prawie wszystkie linie drgające składają się z skrzynki ekranowej, urządzenia wspierającego lub wiszącego, jednostki napędowej,izolacja drgań itp..
Zasada działania ekranu drgającego liniowo
linia ekranu drgań użyć silnika drgań jako źródła drgań, materiały są podniesione i przemieszczone w prostą w tym samym czasie.Następnie przejdź przez ekran, aby stworzyć materiały o różnych rozmiarach., który został wyładowany, z innego wyjścia.
Główne cechy z ekranu drgającego liniowo
1Mała objętość, lekka waga, łatwa instalacja i konfiguracja;
2. Przyjąć oszczędność energii silnik drgań lub wibrator jako źródło drgań;
3. Gumowa sprężyna wspiera i izoluje wibracje, duża pojemność, wysoka wydajność filtrowania;
4Ekran jest zmontowany na małych kawałkach.
Typ otwarty (ZSG-□×□):Wykorzystywany do dużej zdolności przesiewowej i bez zanieczyszczenia pyłem przesiewowego materiału cząstek stałych.
Typ zamknięty (ZSGB-□×□):Jest to urządzenie typu siedzenia i całkowitej struktury zamkniętej, wykorzystywane do dużej zdolności przesiewowej i śledzenia zanieczyszczenia pyłem materiału cząstek stałych.
Parametry ekranu drgającego liniowo
| Model |
Wielkość karmienia
(mm)
|
Pojemność
(t/h)
|
Silnik wibracji |
napięcie
(V)
|
Władza
(KW)
|
Częstotliwość wibracji
(HZ)
|
Podwójna amplituda
(mm)
|
Efektywny obszar kontroli
(m2)
|
Waga
(kg)
|
Jednorazowe obciążenie dynamiczne
(N)
|
| ZSGB-09x18 |
≤ 250 |
10-100 |
YZO-17-4 |
380 |
00,75*2 |
25 |
5-7 |
1.62 |
1960 |
900 |
| ZSGB- 10x20 |
10-180 |
YZO-20-6 |
2.0*2 |
16 |
6-8 |
2.0 |
2830 |
1300 |
| ZSGB-12x24 |
10-200 |
YZO-30-6 |
2.5*2 |
2.88 |
3120 |
1620 |
| ZSGB- 10x30 |
15-250 |
YZO-30-6 |
2.5*2 |
3.0 |
3350 |
1850 |
| ZSGB-15x30 |
20-350 |
YZO-50-6 |
3.7*2 |
4.5 |
4510 |
2810 |
| ZSGB-15x40 |
30 do 500 |
YZO-75-6 |
5.5*2 |
6.0 |
5670 |
4650 |
| ZSG2B- 10x20 |
10-180 |
YZO-20-6 |
2.0*2 |
2.0 |
3170 |
1300 |
| ZSG2B-12x24 |
10-200 |
YZO-30-6 |
2.5*2 |
2.88 |
3640 |
1620 |
| ZSG2B- 10x30 |
15-250 |
YZO-50-6 |
3.7*2 |
3.0 |
3870 |
1850 |
| ZSG2B-15x30 |
20-350 |
YZO-50-6 |
3.7*2 |
4.5 |
5230 |
2810 |
| ZSG2B-15x40 |
30 do 500 |
YZO-75-6 |
5.5*2 |
6.0 |
6630 |
4650 |
Uwaga:pojemność w tabeli powyżej pokazuje teoretyczne parametry, gdy siatka sitowa jest większa niż 5 mm i stosunek wynosi 1,6 t/m3.
Wysokiej wydajności ciężki ekran drgający liniowy wyposażony w ekscytujący drgania:
| Model |
ZSGB-15x30 |
ZSGB-15x40 |
ZSGB-15x50 |
| Umiejętność wykrywania |
Wielkość cząstek (mm) |
≤ 300 |
≤ 300 |
≤ 300 |
| Pojemność (t/h) |
20~280 |
20 ~ 300 |
20~380 |
| Silnik |
Y132M1-6 |
Y132M2-6 |
Y132M2-6 |
| napięcie (V) |
380 |
380 |
380 |
| Moc (KW) |
4.0*2 |
5.5*2 |
5.5*2 |
| Częstotliwość drgań (Hz) |
16 |
16 |
16 |
| Podwójna amplituda |
5 ~ 8 |
5 ~ 10 |
5 ~ 10 |
| Ekscitator wibracji |
WJZZ-100-6 |
WJZZ-120-6 |
WJZZ-150-6 |
| Referencyjna masa (kg) |
4800 |
5900 |
6700 |
