rama drewniana, rama ze stali węglowej, rama ze stali nierdzewnej, ekran z naprężeniem końcowym itp.
Rozmiar siatki:
0.074mm~15mm
Materiał:
stal węglowa, materiały tytanowe, stal nierdzewna itp.
Metoda czyszczenia siatki:
odbijające się piłki, ultradźwiękowy system odślepiania itp.
Opcjonalnie:
zaciski szybkootwierające, pneumatyczne urządzenie podnoszące itp.
Moc silnika:
(0,4 kW ~ 3,7 kW) *2 jednostki
Obsługa powierzchni:
natryskiwanie tworzyw sztucznych, farba w sprayu, polerowanie lusterek, piaskowanie itp.
Szerokość ekranu:
500 mm, 800 mm, 1000 mm, 1200 mm, 1500 mm itp.
Długość ekranu:
1500 mm, 2000 mm, 2500 mm, 3000 mm, 3500 mm, 4000 mm, 4500 mm itp.
Zastosowanie:
przemysł chemiczny, przemysł spożywczy, przemysł wydobywczy itp.
Podkreślić:
Ekran drgający liniowy ze stali węglowej
,
2 pokłady ekranu drgającego liniowego
,
Węglowa stalowa siewa drgająca
500*4000mm Stal węglowa 2 pokłady Ekran drgający liniowy

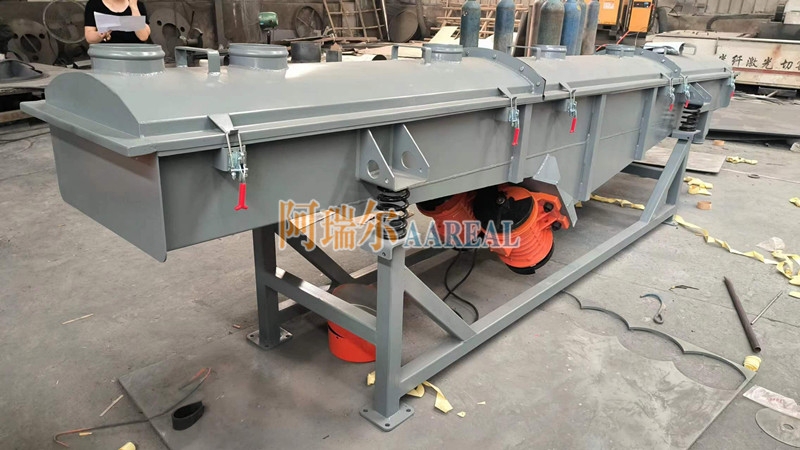

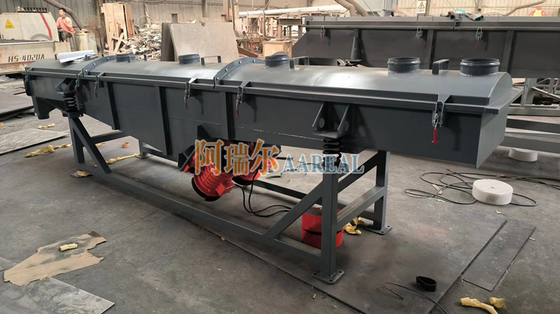

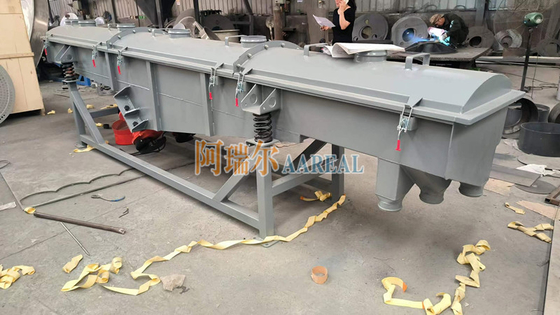

Jest to dwupoziomowy liniowy wibrujący ekran, szerokość ekranu 500 mm, długość ekranu 4000 mm, wykonany z stali węglowej (Q235).
Co to jest?Ekran drgający liniowoLiniowy ekran wibrujący znany jest również jakorozdzielacz prostokątny, prostokątny separator wibrujący, siew wibrujący liniowy itp. Wykorzystuje dwa silniki wibracyjne jako źródło napędu. the exciting forces generated by their eccentric blocks cancel each other out in the direction parallel to the motor axis and add up to a resultant force in the direction perpendicular to the motor axis, więc trajektoria ruchu ekranu jest linią prostą. Dwa wały silnika mają kąt nachylenia w kierunku pionowym w stosunku do powierzchni ekranu.Pod połączoną siłą siły pobudzającej i samobiegu materiału, materiał jest wyrzucany w górę i skaczany lub przesuwany w kierunku przodu w linii prostej na powierzchni ekranu, osiągając w ten sposób cel przesiewania i klasyfikacji materiału.Jest odpowiedni do przesiewania różnych suchych proszkowych lub ziarnistych materiałów o wielkości cząstek 00,074-5 mm, zawartość wody poniżej 7% i brak lepkości.
Siata drgająca liniowa jest głównieskłada się z skrzynki ekranowej, ramy ekranu, ekranu, silnika wibracyjnego, podstawy silnika, sprężyny tłumiącej wibracje, uchwytuitd.
Pudełko ekranowe: jest spawane przez kilka płyt stalowych o różnej grubości, ma pewną wytrzymałość i sztywność i jest głównym elementem maszyny ekranowej.
Ramka ekranu: wykonana jest z sosny lub drewna o niewielkim zniekształceniu, głównie używana do utrzymania ekranu płaskim i osiągnięcia normalnego przesiewania.
Ekran: Istnieje kilka ekranów, takich jak stal niskoemisyjna, mosiądz, brąz, drut ze stali nierdzewnej itp.
Silnik wibracyjny (szczegółowe informacje o metodach użytkowania i konserwacji można znaleźć w instrukcji obsługi silnika wibracyjnego).
Podstawa silnika: zainstalować silnik drgający, a przed użyciem należy zacisnąć śruby łączące, zwłaszcza w ciągu pierwszych trzech dni próbnej pracy nowej maszyny do ekranu,i muszą być wielokrotnie zaciśnięte, aby uniknąć lużenia i powodowania wypadków.
Sprężyna tłumiąca drgania: zapobiega przenoszeniu drgań na ziemię i wspiera cały ciężar skrzynki ekranowej..
Przykłady: składają się z czterech filarów i dwóch stali kanałowych, które podtrzymują skrzynkę ekranu.i stali kanału pod dwoma filarami powinny być równoległe do siebie.
Wykorzystuje się go zwykle do przesiewania krzemu żelaznego, piasku, cząstek pieprzu, otrębów pszenicznych, nasion dyni, proszku krzemowego, cukru, medycyny chińskiej, orzeszka betelowego, proszku węglanu krzemowego,kamień,cząstki węgla aktywnego, gleba, żwir, proso, obor, skorupka, suszam gotowany, piasek wytwarzany maszynowo, chryzantema,piasek kwarcowy, odpady budowlane, proszek koksowy, cząstki plastiku, piasek rzekny i inne materiały.
Główne parametry techniczne siewki drgającej liniowo:
Model
Wielkość ekranu (mm)
Warstwy ekranu
Wielkość siatki
Pojemność (t/h)
Częstotliwość
Podwójna amplituda (mm)
Władza (kw)
Kąt
Wymiar (L*W*H) (mm)
AZ-515
500×1500
1-5
2-200
0.12-20
960
6-8
2x0.37
45-60
2140×808×848
AZ-520
500×2000
2-200
0.12-20
960
6-8
2x0.37
45-60
2140×808×848
AZ-525
500×2500
2-200
0.12-20
960
6-8
2x0.55
45-60
2750×808×938
AZ-1020
100×2000
2-200
0.11-20
960
6-8
2x0.55
45-60
2219×1320×960
AZ-1025
1000×2500
2-200
0.18-15
960
6-8
2x0.75
45-60
2269×1320×960
AZ-1030
1000×2500
2-200
0.1-20
960
6-8
Dwa razy jeden.1
45-60
3219×1340×1120
Nasza firma może produkować różne urządzenia do przesiewania zgodnie z różnymi wymaganiami przesiewowymi, takimi jak ekran giratoryjny typu Rotex do detergentu,Wykrywacz skrętowy drzwi bocznych typu Apex do piasku frakcyjnego, szufladka żyrotoryczna typu Sweco do piasku krzemianowego, maszyna do przesiewania butli do proszku tlenku aluminium, ekran wysokiej częstotliwości do węglanu wapnia itp.Zapraszamy do wysłania nam RFQ jeśli masz takie wymagania.
Wprowadzenie500*4000mm Stal węglowa 2 pokłady Ekran drgający liniowy:
500*4000mm Stal węglowa 2 pokłady Ekran drgający liniowyjest to standardowy i uniwersalny urządzenie do przesiewania drgań typu drgań liniowego ruchu.automatyczne gniazdowanie, bardziej odpowiedni do obsługi rurociągów.materiały ogniste,materiały budowlane,Górnictwo, węgiel, hutnictwo, przemysł lekki, przemysł chemiczny itp.
TechniczneParametryz500*4000mm Stal węglowa 2 pokłady Ekran drgający liniowy:
Model
Wielkość nominalnamm)
CzęśćSIze(mm)
kąt nachylenia of Ekran(°)
Amplituda(mm)
Warstwa
Moc (Kw)
AZ-520
500*2000
0.074~10
0~7°
4 ~ 10
1 ~ 6
2*(0,4~0,75)
AZ-525
500*2500
2*(0,4~0,75)
AZ-530
500*3000
2*(0,4~0,75)
AZ-1020
1000*2000
2*(0,4~0,75)
AZ-1025
1000*2500
2*(0.4~1.1)
AZ-1030
1000*3000
2*(1.1~1.5)
AZ-1040
1000*4000
2*(1.1~1.5)
AZ-1225
1200*2500
2*(1.1~1.5)
AZ-1235
1200*3500
2*(1.1~2.2)
AZ-1250
1200*5000
2*(1.1~2.2)
AZ-1535
1500*3500
2*(1.1~2.2)
AZ-1560
1500*6000
2*(2.2~3.7)
AZ-1845
1800*4500
0.074~15
2*(2.2~3.7)
AZ-2050
2000*5000
2*(2.2~3.7)
AZ-2060
2000*6000
2*(2.2~3.7)
Uwaga: Dane zawarte w tabeli są wyłącznie do celów odniesienia.
Charakterystyka500*4000mm Stal węglowa 2 pokłady Ekran drgający liniowy:
1. Przenośny proces przesiewowy W tym samym czasie materiał był transportowany na duże odległości.
2Łatwe w przemieszczaniu ekranów i części. Za pomocą specjalnej konstrukcji siatkowej można łatwo zmienić i zacisnąć ekrany i części.
3Wysoka pojemność i przyjazna przestrzeń pracy Dzięki doskonałej strukturze maszyny i silników moc jest bardzo wysoka, a hałas pracy niski.
4. Wysoka precyzja siewania Materiał ma długi cios na powierzchni ekranu, wysoką precyzję przesiewania i dużą zdolność przetwarzania.
5. Elastyczne konstrukcje maszyn W zależności od miejsca produkcji można zaprojektować różne kształty i konstrukcje.
6. Przystosowane do różnych rozmiarów ekrana Zmień rozstawienie i nachylenie ekranu zgodnie z wielkością materiału, prawdopodobieństwem przepuszczalności i wydajnością
7Niskie koszty utrzymania i długi czas użytkowania Wszystkie części ciała ekranu są prawidłowo spawane doskonałymi płytami stalowymi, a ogólna sztywność jest dobra, mocna i niezawodna przez bardzo długi czas.
8. Dobre uszczelnienie i minimalne rozlewy pyłu Całkowicie zamknięta konstrukcja, automatyczne rozładowywanie prowadzą do niemal zerowej ilości rozlewów pyłu.
Ważne informacje o500*4000mm Stal węglowa 2 pokłady Ekran drgający liniowy:
nawozy chemiczne, mocznik,piasek, materiał ogniotrwały, lizyna, cząstki plastikowe,nawozy organiczne, wapienie, pasze, pasze, herbata itp.
Obsługa powierzchni
polerowanie lusterek, si wybuchowe, plastikowe opryskiwanie,Farba wstrzykiwaczaitd.
Zasada działaniaz500*4000mm Stal węglowa 2 pokłady Ekran drgający liniowy:
Czterokątny wibrujący przesiewacz przyjmuje pobudzenie silnika wibracji jako źródło wibracji, tak aby materiał został rzucony w sito,podczas gdy materiał w linii prostej równomiernie wchodzący do przedziału podawania do maszyny do filtrowania, wielowarstwowe specyfikacje siatki siewu, materiału siewu, odpowiednio, wycofanych z ich wywozu.
Istnieją dwa sposoby montażu silnika wibracyjnego przesiewacza drogowego:
1. Zmontowane na dole: zainstalowane na dole (często stosowane)
2. Dwustronne: zainstalowane po obu stronach
Skład strukturalny500*4000mm Stal węglowa 2 pokłady Ekran drgający liniowy:
Czterokątne ekrany wibrujące składają się głównie z skrzynki ekranowej, ramek ekranu, ekranu, silnika wibracyjnego, elektrycznego soczewka, sprężyny tłumiącej, ramy i tak dalej.
1.Sieć ekranu:sieć ekranu jest płytą z perforacją.
2- Pudełko ekranu:Zszyty przez stalową płytę, z pewną wytrzymałością i sztywnością, jest głównym elementem maszyny do ekranu.
3.Sprężyna tłumiąca wibracje:W przypadku instalacji sprężyna musi być prostopadła do podłogi. 4. Mpodłoże:podłoża silnika sieci typu down vibration (silnik jest zainstalowany pod skrzynką sieciową) można przesunąć. Przed użyciem należy zacisnąć śrubę łączącą,Szczególnie nowa maszyna do przesiewania musi być wielokrotnie zaciśnięta trzy dni przed próbą., aby uniknąć wypadków spowodowanych rozluźnieniem.
5.Silnik drgający:metodę użytkowania i konserwacji silnika wibracyjnego w celu zapoznania się z instrukcjami obsługi silnika wibracyjnego. 6.Zawierające:uchwyt jest używany do podtrzymania skrzynki ekranowej. Musi być zamontowany prostopadle do podłogi podczas montażu. Uchwyt i część korpusu sitowego są połączone przez sprężynię kompresyjną.
Zastosowaniez500*4000mm Stal węglowa 2 pokłady Ekran drgający liniowy:
2Przemysł spożywczy: jabłkowo-żelazowe, cukier, sól, mleko w proszku, drożdże w proszku, alkalie, proszek smakowy, skrobię, pyłek, dodatki do żywności, mleko z fasola, sok itp. 3Przemysł chemiczny: medycyna, tłuszcz, żywica, pigment, farba, paleta, kosmetyki itp.
