mniejsze zużycie energii, łatwe w utrzymaniu, dostępne do transportu na duże odległości
Materiał:
stal węglowa, stal nierdzewna 304, 316L itp.
Podkreślić:
Trzy masowa przenośnik wibrujący
,
W pełni zrównoważony konwerter wibrujący
,
Przesyłowiec wibrujący cukru

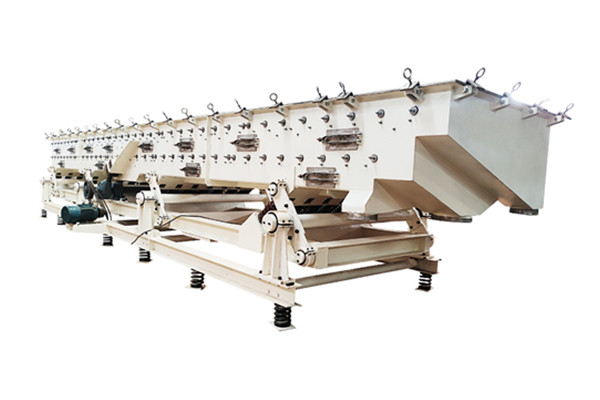

Wysokiej wydajności trójmasowa, w pełni zrównoważona konwertera wibrująca do transportu cukru i soli na duże odległości
Elastyczny przenośnik wibracyjny z prętami łączącymi można podzielić na trzy typy: trójmasowy, w pełni zrównoważony,typ rezonansowy o dwóch masach i prosty typ jedno-masach w zależności od liczby ciał drgających.
Przesyłowiec wibrujący o jednej masie:Tylko korytarz wytwarza wibracje, więc siła wibracji jest przekazywana do fundamentów, które są głównie lekkie.
Dwu-masy rezonansowy przenośnik drgający i trzy-masy w pełni zrównoważony przenośnik drgający:Oprócz koryta, istnieją również przeciwwagi uczestniczące w wibracjach.i zasada rezonansu jest używana do zminimalizowania wymaganej siły pobudzenia.
Trzymasowa, w pełni zrównoważona konwertera wibracyjna wykorzystuje system w pełni zrównoważony.i zamontowane w centralnym punkcie sprzęgła na stałej ramieObie koryta wibrują za pomocą napędzanego silnikiem ekscentrycznego koła i rezonansowej wibracji generowanej przez sprężynię.
Charakterystyka:
Oprócz zalet typu rezonansowego z dwiema masami, wybitne zalety tego przenośnika są następujące:
1Ponieważ siła inercyjna jest dobrze zrównoważona, siła wibracji inercyjnej (obciążenie dynamiczne) przekazywana do fundamentów jest bardzo mała.
2Po zainstalowaniu na podłodze lub podłodze stalowej konstrukcji ma niezrównane zalety redukcji drgań w porównaniu z innymi rodzajami przenośników drgań.
3Konstrukcja przenośnika jest prosta, łatwa w montażu i konserwacji.
4Hałas operacyjny jest mniejszy niż 75 dB.
5Jest odpowiedni do przewozów dalekobieżnych i szerokich.
6W trakcie przewozu materiały mogą być klasyfikowane lub oddzielone przez pojedyncze lub podwójne warstwy.
7Jeśli ciało równowagi zostanie zmienione na ciało przenośnika, górne i dolne warstwy ciała przenośnika mogą realizować odwrotną przenoszenie w tym samym czasie,i można wykorzystać dwa przenośniki bez zwiększania wyposażenia i przestrzeni.
8W przypadku materiałów o wysokiej temperaturze, które muszą być transportowane, wielkość cząstek, korozja, względna twardość materiału nie są ograniczone.można użyć płyty ze stali nierdzewnej lub materiału kompozytowego.
9Suszenie, chłodzenie, sortowanie, drenaż i inne procesy mogą być wykonywane jednocześnie, co czyni ten program transmisji niezwykle wydajną metodą.
10Rotacja, huśtawka, tarcie, zużycie i inne części wymagają niewielkiego wtrysku oleju smarowego, niskiego wskaźnika awarii.
Zalety:
Oprócz zalet typu rezonancji podwójnej masy,w pełni zrównoważony przenośnik drgań ma zalety małej siły drgań inercyjnych (obciążenia dynamicznego) przekazywanej do fundamentów i niskiego hałasu, który nadaje się do przenoszenia wymagań na duże odległości i szerokich korytarzy.ma niezrównane zalety w zakresie absorpcji wstrząsów w porównaniu z innymi rodzajami przenośników drgań.
Jeśli ciało równowagi jest wykorzystywane jako ciało przewoźnika, można jednocześnie zrealizować dwie warstwy przewoźników górnych i dolnych.efekt użytkowania dwóch przenośników jest wytwarzany. Korpus przewoźnika może być wyposażony w ekran, który może wykonywać klasyfikację materiałów podczas transportu.
Całkowicie zrównoważony przenośnik wibracyjny przyjmuje elastyczny typ nośnika, dzięki czemu korpus przenośnika i ciało równowagi tworzą dwumasowy system rezonansu z całkowicie zrównoważoną masą.Dwie masy są połączone przez resonansowe sprężyny cewki i elastyczny pręt przewodniPod działaniem ekscytującego kanał przenośny tworzy system rezonansowy z ciałem równowagi.a siła drgań inercyjnych generowana przez system rezonansowy jest zasadniczo anulowana w systemieRamy podtrzymujące urządzenia są podłączone do podstawy montażu za pośrednictwem systemu izolacji sprężynowej.który może ponownie zmniejszyć nierównoważone wibracje spowodowane zmianą przepływu materiału w ciele koryta, więc obciążenie dynamiczne sprzętu na fundament jest bardzo małe.
Ten rodzaj przenośnika wibracyjnego jest nowym rodzajem przenośnika wibracyjnego opracowanego na podstawie typu rezonansowego o dwóch masach.Wykorzystuje korytarz przenośny i ciało równowagi (lub korytarz przenośny o tej samej masie dla ruchu względnegoW przypadku wykorzystania koryta przenośnego jako ciała równowagi, materiał może być transportowany jednocześnie w dwa kierunki.Wykorzystanie urządzeń do przewozu i utrzymania równowagi, a gumowy zawias jest umieszczony w środkowej pozycji wahadła, a wsparcie jest podtrzymywane na fundamencie przez gumowy zawias.Dwa wibrujące ciała wibrują w przeciwnych kierunkach, ponieważ pręt przewodni się obraca wokół środkowego punktu.Kiedy masa dwóch ciał jest równa, siła inercyjna generowana przez oba ciała jest równa i przeciwna w kierunku, a ich siła inercyjna jest zrównoważona,Więc to się nazywa równoważony przenośnik wibracyjny.
Parametry techniczne:
Model
Pojemność (t/h)
Częstotliwość drgań (Hz)
Długość dolnej warstwy (m) / Moc (KW)
3
4
5
6
8
10
12
15
18
20
25
30
ABM150
5
6.7~10.8
1.5
1.5
1.5
1.5
1.5
1.5
1.5
1.5
2.2
2.2
2.2
3.7
ABM300
20
6.7~10.8
1.5
1.5
1.5
1.5
1.5
1.5
2.2
2.2
3.7
3.7
3.7
5.5
ABM450
35
6.7~10.8
1.5
1.5
1.5
1.5
1.5
2.2
2.2
3.7
3.7
3.7
5.5
5.5
ABM600
50
6.7~10.8
1.5
1.5
1.5
1.5
2.2
2.2
3.7
3.7
3.7
5.5
5.5
7.5
ABM750
65
6.7~10.8
1.5
1.5
2.2
2.2
3.7
3.7
5.5
5.5
7.5
7.5
5.5*2
5.5*2
ABM900
80
6.7~10.8
1.5
2.2
2.2
3.7
3.7
3.7
5.5
5.5
7.5
7.5
5.5*2
5.5*2
ABM1050
95
6.7~10.8
1.5
2.2
3.7
3.7
3.7
5.5
5.5
7.5
7.5
5.5*2
5.5*2
7.5*2
ABM1200
110
6.7~10.8
2.2
2.2
3.7
3.7
3.7
5.5
5.5
7.5
5.5*2
5.5*2
5.5*2
7.5*2
ABM1350
125
6.7~10.8
2.2
3.7
3.7
3.7
5.5
5.5
7.5
7.5
5.5*2
5.5*2
7.5*2
7.5*2
ABM1500
140
6.7~10.8
2.2
3.7
3.7
3.7
5.5
5.5
7.5
5.5*2
5.5*2
5.5*2
7.5*2
11*2
ABM1650
155
6.7~10.8
2.2
3.7
3.7
5.5
5.5
7.5
7.5
5.5*2
5.5*2
7.5*2
7.5*2
11*2
ABM1800
170
6.7~10.8
3.7
3.7
3.7
5.5
5.5
7.5
7.5
5.5*2
5.5*2
7.5*2
7.5*2
11*2
ABM2000
185
6.7~10.8
3.7
3.7
5.5
5.5
7.5
7.5
5.5*2
5.5*2
7.5*2
7.5*2
11*2
11*2
Uwaga:
Powyższe dane są wyłącznie do celów odniesienia. Nasza firma zastrzega sobie prawo do zmiany powyższych danych.
Pojemność przenośna obliczana jest w oparciu o poziomy transport piasku rzecznego (gęstość masowa 1,6 t/m3, zawartość wody 5%).
Należy ponownie obliczyć moc koryta przenośnego z osłoną uszczelniającą, płytą wyściółkową i materiałami przenośnymi o różnej gęstości masowej.
Kiedy odległość przewozu przekroczy 15 metrów, przyjmiemy segmentowaną strukturę, a użytkownik musi się zbierać i łączyć na miejscu.
Zastosowanie:
AAREAL ekscentryczny pręt łączący w pełni zrównoważony wibrujący ekran przenośny może być szeroko stosowany do przesiewania cukru, soli, nawozów chemicznych, węgla aktywnego, cząstek żywicy, cząstek polietylenu,Proszek HDPE, LDPEPrzesyłanie i przesiewanie cukru, pojemność około 30 ~ 50 ton / godzinę.
