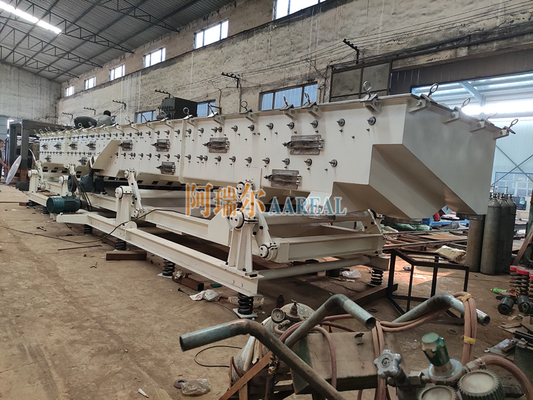

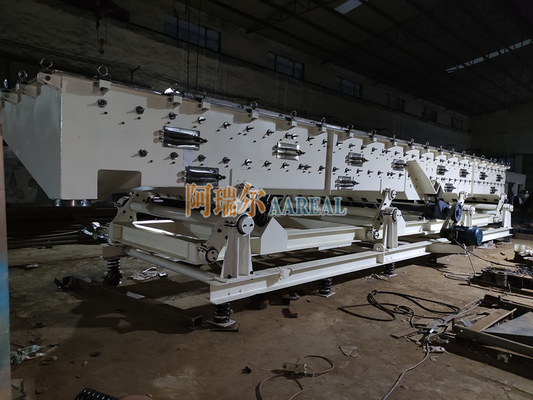

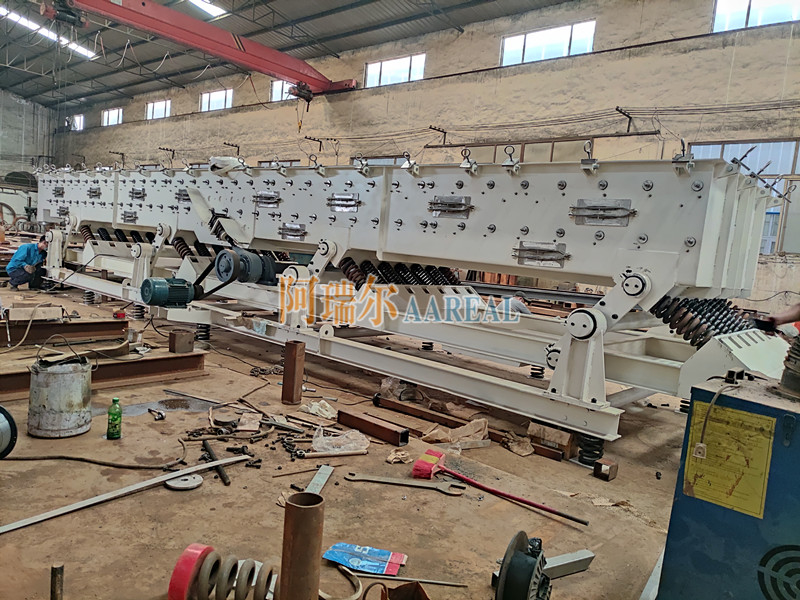

Zrównoważony przenośnik wibracyjny zrównoważony ze stali nierdzewnej do przenośnika na długi odległość cukru 80TPH
WprowadzenieZrównoważony przenośnik wibracyjny zrównoważony ze stali nierdzewnej do przenośnika na długi odległość cukru 80TPH:
Zrównoważony przenośnik wibracyjny zrównoważony ze stali nierdzewnej dla przenośnika na duże odległości w surowym cukru 80TPh można podzielić na trzy typy: w pełni zrównoważony typ, typ rezonansu z dwóch masy i prosty typ pojedynczej masy zgodnie z liczbą ciał wibracyjnych.
Przenośnik wibracyjny jednoprobiowy:Tylko koryta wytwarza wibracje, więc siła wibracji jest przekazywana do fundamentu, która jest w większości lekka.
Dwupasowy przenośnik wibracyjny rezonans i trzy masa w pełni zrównoważony przenośnik wibracyjny:Oprócz koryta, w wibracjach uczestniczą również przeciwwagi. Struktura jest nieco skomplikowana, ale siła wibracji na fundamencie można zasadniczo wyeliminować, a zasada rezonansu jest używana w celu zminimalizowania wymaganej siły wzbudzenia.
Całkowicie zrównoważony przenośnik wibracyjny z trzema masami wykorzystuje w pełni zrównoważony system. Górne i dolne koryta są łączone ze sobą sprężyny i zamontowane w środkowym punkcie sprzężenia na stałej ramie. Obie koryta są wibrowane za pomocą mimośrodowego działań korbowych napędzanych silnikiem i wiosennych wibracji rezonansowych.
StrukturaZrównoważony przenośnik wibracyjny zrównoważony ze stali nierdzewnej do przenośnika na długi odległość cukru 80TPH:
Zasada pracyZrównoważony przenośnik wibracyjny zrównoważony ze stali nierdzewnej do przenośnika na długi odległość cukru 80TPH:
W pełniZrównoważony przenośnik wibracyjnyPrzyjmuje sprężystą wsparcie, co sprawia, że korpus koryta przenośnika i korpus równowagi tworzą dwupasowy system rezonansowy o całkowicie zrównoważonej masie. Dwie masy są połączone sprężyną cewki rezonansowej i elastyczną pręt prowadzący. Zgodnie z wzbudnikiem przenośnikowy koryta tworzy system rezonansowy z korpusem równowagi, a siła wibracji bezwładnościowej generowana przez system rezonansowy jest zasadniczo anulowana w systemie. Rama podporowa wyposażenia jest podłączona do podstawy instalacji przez system izolacji Spring, który może ponownie zmniejszyć niezrównoważone wibracje spowodowane zmianą przepływu materiału w korpusie koryta, dzięki czemu obciążenie dynamiczne sprzętu na fundamencie jest bardzo małe.
Ten rodzaj przenośnika wibracyjnego jest nowym rodzajem przenośnika wibracyjnego opracowanego na podstawie typu rezonansu dwóch masy. Wykorzystuje przenoszenie korpusu i równowagi ciała (lub przekazywania koryta) z tą samą masą dla ruchu względnego. Gdy koryta przenoszenia jest używana jako korpus równowagi, materiał można jednocześnie transportować dwukierunkową. Korpus przenoszenia koryta i korpus równowagi (lub koryta przenoszącego) są połączone huśtaczającym prętem, a gumowy zawias jest ułożony w środkowej pozycji wahadłowca, a podparcie jest podtrzymywane na podkładu przez gumowy zawias. Kiedy maszyna działa, dwa wibrujące ciała wibrują w przeciwnych kierunkach, ponieważ pręt prowadzący waha się wokół punktu środkowego. Gdy masa dwóch ciał jest równa, siła bezwładności generowana przez dwa ciała jest równa i przeciwna w kierunku, a ich siła bezwładności jest zrównoważona, więc nazywa się ją „zrównoważonym” przenośnikiem wibracyjnym.
CechyZrównoważony przenośnik wibracyjny zrównoważony ze stali nierdzewnej do przenośnika na długi odległość cukru 80TPH:
Oprócz zalet typu rezonansu dwóch masy, zaległe zalety tego przenośnika są następujące:
1. Ponieważ siła bezwładnościowa jest dobrze zrównoważona, siła wibracji bezwładności (obciążenie dynamiczne) przenoszona do fundamentu jest bardzo mała.
2. Gdy jest zainstalowany na podłodze podłogowej lub stalowej, ma niezrównane zalety redukcji wibracji w porównaniu z innymi rodzajami przenośników wibracyjnych.
3. Struktura przenośnika jest prosta, łatwa do zainstalowania i utrzymania.
4. Szum roboczy jest mniejszy niż 75dB.
5. Jest odpowiedni dla wymagań dotyczących przenoszenia długodystansowych i szerokich do przekazywania.
Or
7. Jeśli korpus równowagi zostanie zmieniony na korpus do koryto przenośnika, górne i dolne warstwy korpusu przenośnika mogą zrealizować odwrotne przekazywanie w tym samym czasie, a użycie dwóch przenośników można osiągnąć bez zwiększania sprzętu i przestrzeni.
8. W przypadku materiałów o wysokiej temperaturze, które należy transportować, wielkość cząstek, korozja, względna twardość materiału nie jest ograniczona. Zgodnie z różnymi materiałami przekazującymi można zastosować płytkę ze stali nierdzewnej lub materiał kompozytowy.
9. Suszenie, chłodzenie, sortowanie, drenaż i inne procesy można przeprowadzić jednocześnie, dzięki czemu ten program transmisji jest niezwykle wydajną metodą.
10. Rotacja, huśtawka, tarcia, zużycie i inne części wymagają niewielkiego wtrysku oleju smarowego, niskiej szybkości awarii. Konserwacja jest bardzo łatwa.
ZaletyZrównoważony przenośnik wibracyjny zrównoważony ze stali nierdzewnej do przenośnika na długi odległość cukru 80TPH:
Oprócz zalet typu rezonansu podwójnego masy, w pełni zrównoważonyWibrujący przenośnikma zalety małej siły wibracyjnej bezwładności (obciążenie dynamiczne) przekazywane do podkładu i niskiego hałasu, co jest odpowiednie do przekazywania wymagań dotyczących długich i szerokiej koryta. Gdy jest zainstalowany na podłodze podłogi lub konstrukcji stalowej, ma niezrównane zalety wchłaniania wstrząsu w porównaniu z innymi rodzajami przenośników wibracyjnych.
Jeśli korpus równowagi jest używany jako nadwozie korpusu, górne i dolne warstwy przekazywania dołków można jednocześnie zrealizować w tym samym czasie. Bez zwiększania sprzętu i przestrzeni wytwarzany jest efekt użycia dwóch przenośników. Korpus przekazywania koryta może być wyposażony w ekran, który może zrealizować klasyfikację materiałów podczas przekazywania.
Parametry techniczneZrównoważony przenośnik wibracyjny zrównoważony ze stali nierdzewnej do przenośnika na długi odległość cukru 80TPH:
Model
Pojemność (t/h)
Częstotliwość wibracji (HZ)
Długość koryta (M)/Power (KW)
3
4
5
6
8
10
12
15
18
20
25
30
ABM150
5
6.7 ~ 10,8
1.5
1.5
1.5
1.5
1.5
1.5
1.5
1.5
2.2
2.2
2.2
3.7
ABM300
20
6.7 ~ 10,8
1.5
1.5
1.5
1.5
1.5
1.5
2.2
2.2
3.7
3.7
3.7
5.5
ABM450
35
6.7 ~ 10,8
1.5
1.5
1.5
1.5
1.5
2.2
2.2
3.7
3.7
3.7
5.5
5.5
ABM600
50
6.7 ~ 10,8
1.5
1.5
1.5
1.5
2.2
2.2
3.7
3.7
3.7
5.5
5.5
7.5
ABM750
65
6.7 ~ 10,8
1.5
1.5
2.2
2.2
3.7
3.7
5.5
5.5
7.5
7.5
5.5*2
5.5*2
ABM900
80
6.7 ~ 10,8
1.5
2.2
2.2
3.7
3.7
3.7
5.5
5.5
7.5
7.5
5.5*2
5.5*2
ABM1050
95
6.7 ~ 10,8
1.5
2.2
3.7
3.7
3.7
5.5
5.5
7.5
7.5
5.5*2
5.5*2
7.5*2
ABM1200
110
6.7 ~ 10,8
2.2
2.2
3.7
3.7
3.7
5.5
5.5
7.5
5.5*2
5.5*2
5.5*2
7.5*2
ABM1350
125
6.7 ~ 10,8
2.2
3.7
3.7
3.7
5.5
5.5
7.5
7.5
5.5*2
5.5*2
7.5*2
7.5*2
ABM1500
140
6.7 ~ 10,8
2.2
3.7
3.7
3.7
5.5
5.5
7.5
5.5*2
5.5*2
5.5*2
7.5*2
11*2
ABM1650
155
6.7 ~ 10,8
2.2
3.7
3.7
5.5
5.5
7.5
7.5
5.5*2
5.5*2
7.5*2
7.5*2
11*2
ABM1800
170
6.7 ~ 10,8
3.7
3.7
3.7
5.5
5.5
7.5
7.5
5.5*2
5.5*2
7.5*2
7.5*2
11*2
ABM2000
185
6.7 ~ 10,8
3.7
3.7
5.5
5.5
7.5
7.5
5.5*2
5.5*2
7.5*2
7.5*2
11*2
11*2
Notatka:
Powyższe dane są wyłącznie w celach informacyjnych. Nasza firma zastrzega sobie prawo do modyfikacji powyższych danych.
Wydajność przenoszenia jest tutaj obliczana zgodnie z poziomym transportem piasku rzecznego (gęstość objętościowa 1,6 t/m³, zawartość wody 5%).
Należy ponownie obliczyć moc przekazywania koryta z pokryciem uszczelniającym, płytką wyściółkową i materiałami o różnej gęstości masowej.
Gdy odległość przekazywania przekracza 15 metrów, przyjmiemy segmentową strukturę, a użytkownik musi złożyć i połączyć się na miejscu.
ZastosowanieZrównoważony przenośnik wibracyjny zrównoważony ze stali nierdzewnej do przenośnika na długi odległość cukru 80TPH:
Aareal mimośrodowy pręt łączącyZrównoważony przenośnik wibracyjnyEkran może być szeroko stosowany do badania cukru, soli, nawozu chemicznego, węgla aktywnego, cząstek żywicy, cząstek polietylenowych, proszku HDPE, LDPEproszek, przyprawy itp. Weź nasz przykład nasz ABM1800-11. Szerokość koryta wynosi 1800 mm, a długość miedzi wynosi 11,5 metra. Przekazywanie cukru, pojemność wynosi około 30 ~ 50 ton/godzinę.
