Energooszczędne urządzenia do kruszenia i szlifowania
Przegląd energooszczędnego jednocylindrowego urządzenia do szlifowania drgawek wibracyjnych:
Urządzenia do szlifowania drgawek wibracyjnych z jednego cylindru o oszczędności energii serii ZM to nowy rodzaj oszczędnych urządzeń do szlifowania energii.Posiada oczywiste zalety w stosunku do tradycyjnego młyna obrotowego w szlifowaniu proszku drobnego i materiałów ultrafińkiego (2~5 razy wyższa wydajność i 20%-30% mniejsze zużycie energii)Energooszczędny jednocylindrowy młyn wibracji do szlifowania proszku ma zalety wysokiej intensywności wibracji, wysokiej wydajności frezowania, niskiego zużycia energii, niskiego hałasu,kompaktowa struktura i wygodna instalacja i konserwacja itp.Maszyna ta może być szeroko stosowana w przetwarzaniu minerałów, materiałach budowlanych, materiałach ścierających, metalurgii proszku, energii elektrycznej, ceramiki, materiałach ogniotrwałych, materiałach magnetycznych, chemikaliach,przemysł spożywczy i inneJest to idealny produkt zastępczy dla młynów kulkowych.
Struktura z energooszczędnego jednocylindrowego drgacza wibracyjnegoSprzęt do szlifowania:

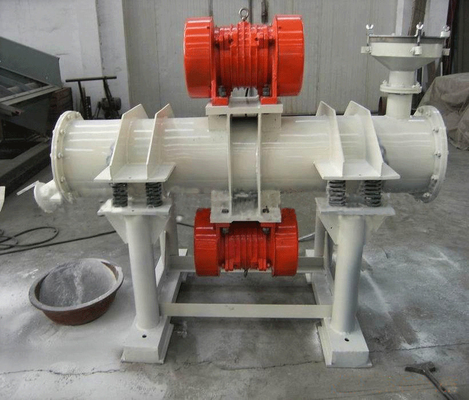

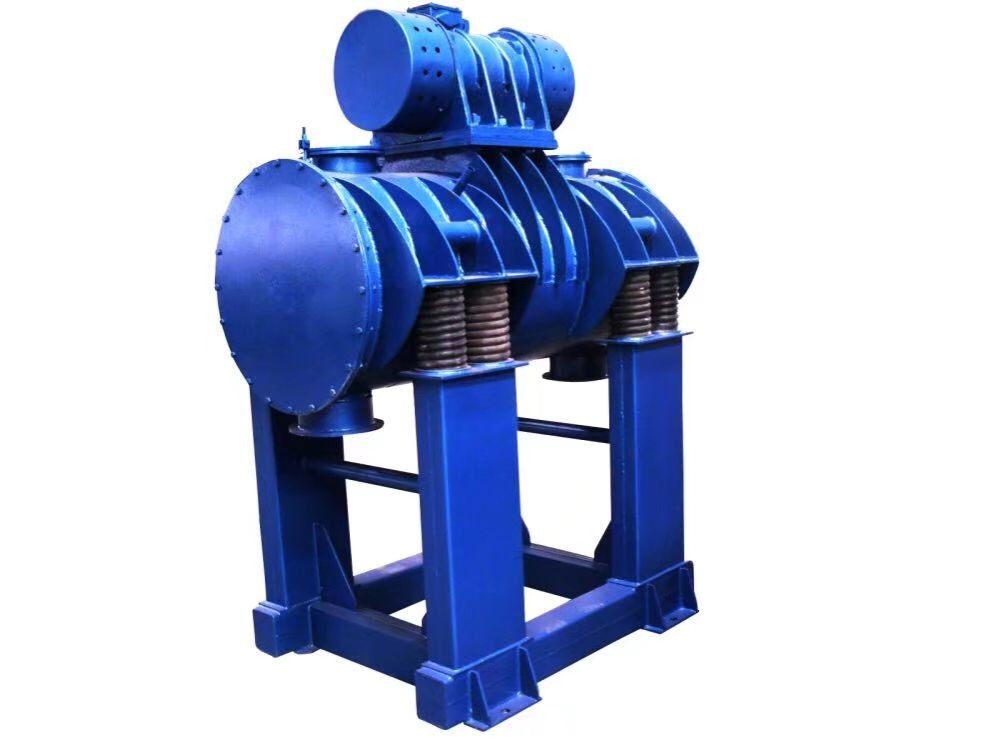

Energooszczędny jednokolorowy młyn drgający do szlifowania proszku składa się głównie z wibrującego silnika, nadwozia, podwozia, cylindru szlifowania, obudowy, środka szlifowania i elastycznego wsparcia itp.
1. Silnik wibrujący:dostarczając energii do szlifowania drgań w młynie. Silnik wibrujący posiada dwa zestawy bloków ekscentrycznych, a bloki ekscentryczne po obu stronach obracają się w tym samym kierunku,tak, że wymagane wzbudzającej siły znaczniki są wyrównane z linią odniesienia końca wału.
2Podwozie:Podnoszenie ciała poprzez elastyczne wsparcie.
3. Obudowa cylindru szlifującego:Jest to ciało robocze młyna drgającego, które służy do utrzymania środka szlifowania i materiału szlifowania.a cylinder szlifujący jest wyposażony w odporny na zużycie cylinder wyściółkowyGdy cylinder wyściółkowy jest zmatowany i uszkodzony, można go usunąć i wymienić.
4. Cylinder obudowy:jest ściśle przymocowany do wewnętrznej ściany cylindru szlifującego w celu ochrony cylindru szlifującego.ściana wewnętrzna cylindra szlifującego jest również bardzo zużyte w tym samym czasie, a łatwo wymienna obudowa w cylindrze szlifującym może poprawić żywotność całej maszyny.
5Środek szlifowania:jest to główny układ szlifujący młyna, który jest używany do szlifowania materiałów na skutek uderzenia.
6Elastyczna opora:zainstalowane na czterech punktów odniesienia, każdy punkt odniesienia ma dwie sprężyny, główną funkcją jest, aby ciało młyna w elastycznym stanie, i zasadniczo izolować wpływ wibracji na podstawę, gdy ciało wibruje,Aby utrzymać młyn w dobrym stanie roboczym, uszczelniacz można regulować pod podtrzymywaniem sprężyny,który jest stosowany do rozwiązywania problemu montażu poziomości ciała szlifującego (cylindru)Każdy zestaw sprężyny musi zapewnić koaksjalizm górnej i dolnej powierzchni styku sprężyny podczas procesu montażu, a tolerancja nie może przekraczać 2 mm.
Techniczne PArametry z energooszczędnego jednocylindrowego drgacza wibracyjnegoSprzęt do szlifowania:
|
Model
|
Silnik
|
Moc (kw)
|
Objętość butli (L)
|
Pojemność (kg/h)
|
Wielkość cząstek podających (mm) |
Rozmiar cząstek rozładowania (mm) |
Częstotliwość drgań (r/min) |
Amplituda robocza (mm) |
| ZM5 |
5-6 |
0.4 |
5 |
1-5 |
0-25
|
0.1-0.010
|
960 |
0-10
|
| ZM10 |
10-6 |
0.75 |
10 |
5-10 |
980
|
| ZM20 |
16-6 |
1.1 |
20 |
20-50 |
| ZM50 |
20-6 |
1.5 |
50 |
50-100 |
| ZM100 |
30-6 |
2.2 |
100 |
50-150 |
| ZM200 |
50-6 |
3.7 |
200 |
50-200 |
| ZM400 |
100-6 |
7.5 |
400 |
50 do 300 |
| ZM500 |
100-6 |
8.5 |
500 |
50 do 400 |
| ZM600 |
140-6 |
9.5 |
600 |
50-600 |
| ZM800 |
160-6 |
12 |
800 |
50-1000 |
| ZM1000 |
180-6 |
14 |
1000 |
100-1500 |
| ZM1200 |
240-6 |
18.5 |
1200 |
100-1800 |
| ZM1500 |
250-6 |
21 |
1500 |
100-2000 |
| ZM2000 |
300-6 |
25 |
2000 |
100-3000 |
