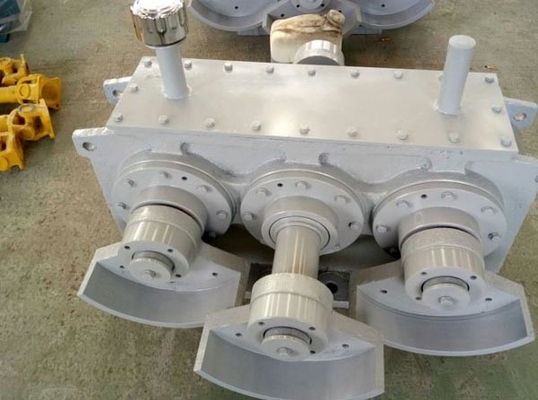

Ekscitatory drgań z napędem kierowanym z kompaktową strukturą smarowaną olejem
Podsumowanie wzbudzaczy wibracji kierowanych:
Ekscitatory kierowane są wykorzystywane jako napęd wibracyjny w systemach wstrząsających w odlewniach oraz w sprzęcie z linijnymi wibrującymi ekranami i systemach przenośników wibrujących w różnych gałęziach przemysłu.Ekscitatory kierowane są zaprojektowane do pracy w trzech zmianach i zapewniają wysoki wymóg dostępności przy minimalnej konserwacji i naprawie.
Ekscitator wibracji ukierunkowanej maszyna wytwarzająca wibracje i zdolna do przekazywania tych wibracji do ciała konstrukcyjnego i urządzenia.
Wibracja exciter jest urządzeniem podłączonym do niektórych maszyn i urządzeń w celu generowania siły pobudzenia.Kierunkowa siła przemieszczany ekscytujący wibracje może sprawić, że podniecony obiekt uzyskać określoną formę i wielkość wibracji, w celu przeprowadzenia badań drgań i wytrzymałości na obiekcie lub kalibracji przyrządów i czujników do badania drgań.Ekscitator może być również używany jako komponent ekscytacji do tworzenia maszyny wibracyjnej do realizacji transportu materiałów lub obiektów, przesiewanie, zagęszczanie, formowanie i tłoczenie piasku i kamienia.
Ekscytujący wibracji z przyrządem siłowym jest podzielony na inercyjny typ elektryczny, typ elektromagnetyczny, typ elektrohydrauliczny,typ pneumatyczny i typ hydrauliczny zgodnie z typem pobudzeniaEkscitator może generować siłę jedno- lub wielokierunkową, prostą lub nieprostową.Różne rodzaje ekscytujących wibracje wytwarzają różne efekty mechaniczne poprzez różne tryby kombinacjiNiezależnie od ekscentryczności wału lub ekscentryczności bloku, wszystkie jednoosiowe pobudzacze napędzają odpowiedni sprzęt do wykonywania przybliżonych ruchów kołowych.Wszystkie dwuosztowe lub dwa jednoosztowe wstrząsacze tego samego modelu i specyfikacji są układane równolegle i prowadzone w przeciwnym kierunku., napędzając odpowiednie urządzenia do wykonywania w przybliżeniu liniowych wibracji, spełniając w ten sposób różne rzeczywiste potrzeby.
| Cechy |
1Obudowa z odlewanego metalu
2- Dwie szyby.
3Dwa zębne koła.
4. Segmenty jako masy nierównoważone
5. Nierównowaga
6. Oś napędowa
7. Napęd silnika
8. rodzaje olejów
9. Smarowanie olejem cyrkulacyjnym |
| Właściwości |
1Stwórz linijne wibracje.
2. Zastosowanie ukierunkowane na klasyfikację
3. Niewrażliwe na temperaturę z powodu krążącego smaru oleju |
| Korzyści |
1. Siła synchronizowana generowanie wibracji
2. zmienne wytwarzanie wibracji
3. Wysoka dostępność
4Niskie koszty operacyjne
5Łatwo naprawić.
6Niska utrzymanie |
Zasada działania zEkscytujące wibracje kierowane:
Gdy silnik przeciąga ekcytator wibracji typu pudełkowego przez wał przesyłowy, napędWydaniewał napędza wał napędzany przez narzędzias,tworzenieTe dwa.węzełs obraca się w przeciwnym kierunku z taką samą prędkością, oraznapędzając blok ekscentryczny w celu wytworzenia siły pobudzenia, która jest przekazywana do maszyny wibracyjnej przez ciało skrzynki.
Siła ekscytująca ekscytującego typu pudełkowego jest siłą ekscytującą liniową, dlatego nazywa się go również ekscytującym liniowym.
| Struktura |
składa się głównie z skrzynki, przekładni, wału napędowego, eccentryczny blok itd. |
| Masy niezrównoważonej w ruchu |
W sprawieśrodek masy znajduje się w określonej pozycji promieniowej, i/produkt z jego Pośrodkowe przyspieszenie jest równe inercyjnej siły odśrodkowej. |
| RatedSiła podniecenia |
Kiedy wibracjaczasw sprawiewzmacniacz wibracji z przyrządem siłowym kierunkowymjest znamionowana, a masa obrotowa nierównowagi znajduje się w określonej pozycji, powstaje siła pobudzenia. |
| StatycznyTorki |
Podwojenie momentu statycznego jest momentem roboczym. |
Wykres struktury zEkscytujące wibracje kierowane:
Parametry techniczne o pojemności nieprzekraczającej 1 kVA
| Model |
ADFE406 |
ADFE408 |
ADFE608 |
ADFE818 |
|
Prędkość obrotowa
(r/min)
|
1000 |
830 |
830 |
830 |
|
Moment statyczny
(Kg·cm)
|
min |
1588 |
3886 |
9077 |
7069 |
| maks. |
4400 |
6700 |
5712 |
12400 |
| Maksymalna siła pobudzenia (kN) |
395 |
319 |
362 |
395 |
|
Waga
(nie obejmuje osłony)
|
602 |
724 |
432 |
937 |
|
Rozmiar (mm)
|
A |
300 |
300 |
360 |
360 |
| A1 |
110 |
110 |
120 |
120 |
| B |
220 |
220 |
300 |
300 |
| C |
φ26 |
φ26 |
φ33 |
φ33 |
| D |
27 |
27 |
32 |
32 |
| E |
685 |
685 |
740 |
770 |
| F |
970 |
970 |
1081 |
1101 |
| G |
280 |
280 |
370 |
370 |
| H |
659 |
659 |
803 |
927 |
| Ja... |
517 |
517 |
558 |
575 |
| J |
295 |
295 |
320 |
335 |
| K |
330 |
330 |
360 |
380 |
