Silnik drgań poziomych liniowych do maszyny do drgań liniowych

Silnik drgań poziomych liniowych do maszyny do drgań liniowych

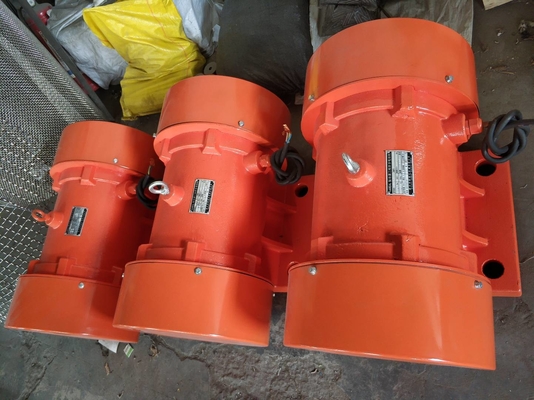

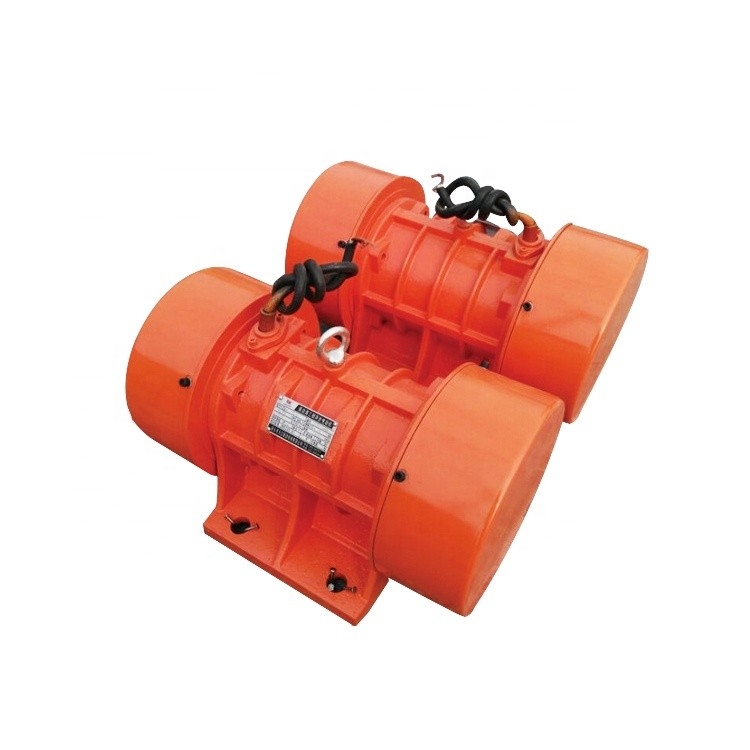

Struktura horyzontalnego silnika drgań liniowych:

Horyzontalny silnik drgający składa się ze specjalnego silnika i bloku ekscentrycznego..

Zasada działania silnika drgań poziomych liniowych:

Horyzontalny silnik wibrujący obraca się po poddaniu go prądowi, napędzając ekscentryczny blok na obu końcach wału silnika w celu wytworzenia siły pobudzenia inercji,który jest przekazywany do maszyny wibrującej przez stopę silnika.

Silnik drgający poziomo z serii AV jest podzielony na dwie, cztery, sześć i osiem klas. Te cztery specyfikacje mają częstotliwość wstrząsów odpowiednio 2870, 1460, 980 i 740 obr./min.

Charakterystyka horyzontalnego silnika drgań liniowych:

1. AV serii silnika drgań poziomych poprawiają się w projektowaniu.

2Lekka waga, niewielka objętość, duża siła podniecająca i łatwe do ustawienia od zera do maksymalnej bezstopniowo.

3Jednorazowa konstrukcja kołnierza służy do ułatwienia montażu i konserwacji pionowego silnika wibrującego oraz poprawy zdolności obsługi maszyny głównej.

4. Dobry wygląd i jakość. Łatwa instalacja i konserwacja. Dzięki wysokiej izolacji i ochronie, może być niezawodnie stosowany w miejscach o wysokim poziomie pyłu i wilgoci.

5Konstrukcja parametrów elektromagnetycznych jest zgodna z charakterystyką pracy silnika wibrującego.

6. Wybierz specjalnie wykonane łożyska antywibracyjne znanego producenta. Wysoka niezawodność i długa żywotność.

7Część elektromagnetyczna i wzrost temperatury łożyska mogą być skutecznie kontrolowane podczas długotrwałej ciągłej pracy silnika drgającego,co sprawia, że silnik drgający poziomy serii AV ma długą żywotność.

Kodujący model silnika drgań liniowych poziomych:

Weźmy na przykład model AV-10-4.

AV:Trzyfazowy silnik asynchroniczny z wibrującym źródłem

10:Maksymalna siła drgań (KN)

4:Numer bieguna

Warunki Uszałwia dla silnika drgań liniowych poziomych:

Możemy zaprojektować i wyprodukować specjalny silnik wibracyjny dla użytkowników.
1Specjalne napięcie i częstotliwość sieci energetycznej np. 50 Hz/220 V/660 V, 60 Hz/230 V/460 V, jednofazowa, 220 V
2Wyższe wymagania dotyczące poziomu izolacji

3. zmienny słup i prędkość regulowany silnik wibracyjny

4. silnik wibrujący odporny na wilgoć

5. Silnik wibrujący o wysokiej temperaturze

6Specjalny wygląd i wymiary montażu

Parametry techniczne i wymiary instalacji horyzontalnego silnika drgań liniowych:
