Sprzęt do kruszenia i szlifowania podwójnych cylindrów

Sprzęt do kruszenia i szlifowania podwójnych cylindrów

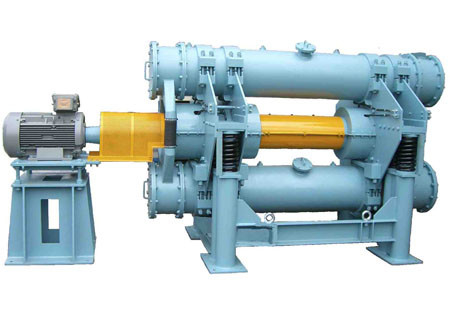

Przegląd podwójnego cylindru pionowego młyna drgającego:
2ZM serii dwucylindrowy pionowy młyn drgający to nowy rodzaj energooszczędnego sprzętu szlifowania.Posiada oczywiste zalety w stosunku do tradycyjnego młyna obrotowego w szlifowaniu proszku drobnego i materiałów ultrafińkiego (2~5 razy wyższa wydajność i 20%-30% mniejsze zużycie energii).
Dwucylindrowy pionowy młyn wibracji ma zalety wysokiej intensywności wibracji, wysokiej wydajności frezowania, niskiego zużycia energii, niskiego hałasu,kompaktowa struktura i wygodna instalacja i konserwacja itp.Maszyna ta może być szeroko stosowana w przetwarzaniu minerałów, materiałach budowlanych, materiałach ścierających, metalurgii proszku, energii elektrycznej, ceramiki, materiałach ogniotrwałych, materiałach magnetycznych, chemikaliach,przemysł spożywczy i inneJest to idealny produkt zastępczy dla młynów kulkowych.

Struktura iZasada działania o pojemności nieprzekraczającej 10 W:
Maszyna składa się głównie z podwozia, uchwytu nadwozia, pokrywy dźwiękoodpornej, nadwozia maszyny, cylindra szlifującego, ekscytatora drgań, płyty wyściółkowej, elastycznego wsparcia,o pojemności nieprzekraczającej 10 W.

1Podwozie podtrzymuje nadwozie poprzez elastyczny oparcie i utrzymuje elastyczną odległość połączenia pomiędzy silnikiem napędowym a wibrującym nadwoziem.
2Wykorzystuje się osłonę dźwiękoodporną do blokowania hałasu wytwarzanego przez młyn podczas pracy, aby zmniejszyć wpływ hałasu na cały obszar pracy.
3. Korpus maszyny jest przymocowany cylindrem szlifującym i wyposażony jest w ekscytujący wibracje.
4Cylinder szlifowy jest ciałem roboczym młyna do szlifowania, który służy do utrzymania środka szlifowania i materiału szlifowego.
5Ekscitator wibracji służy do przekształcania momentu obrotowego silnika w okresowe wibracje młyna.
6. Płytka wyściółkowa jest ściśle przymocowana do wewnętrznej ściany cylindra szlifującego w celu ochrony cylindra szlifującego.ściana wewnętrzna cylindra szlifującego jest również bardzo zużyte w tym samym czasie, a płytka wyściółkowa, którą łatwo wymienić w cylindrze szlifującym, może poprawić żywotność całej maszyny.
7Elastyczna opora sprawia, że ciało młynówki jest w stanie elastycznym i w znacznym stopniu izoluje wstrząsy wibracyjne do podstawy, gdy ciało wibruje.
8Środek szlifujący jest ciałem szlifującym młyna i jest używany do szlifu uderzeniowego materiału.
9Silnik dostarcza energię do młyna do szlifowania.

Po włączeniu zasilania, silnik napędza ekscytator do obrotu przez elastyczne sprzężenie, generując wystarczającą siłę ekscytującą, aby ciało młynówki weszło w stan pierścieniowej wibracji okresowej,i siła uderzenia wibrującego wahadła jest ciągle przekazywana do wszystkich materiałów załadowanych do cylindry szlifowania (iMateriał mielonego jest pulwerowany i mielonego przez wzajemne uderzenie pomiędzy środkiem mielonego i materiałem mielonym.

Instalacja iAzestawienie o pojemności nieprzekraczającej 10 W:
Przy montażu, po wyrównaniu ramy, część nadwozia młynówki umieszczana jest na elastycznym wsparciu,a wał silnika i wrot maszyny (wał ekscytujący) są ustawione na tej samej linii środkowej, i podłączyć elastyczne sprzężenie.
Następująca praca musi zostać wykonana na długo przed włączeniem maszyny.
1. Wypełnić środek szlifowy. Bez środka szlifowego, nie uruchamiać maszyny, w przypadku gdy maszyna jest zbyt lekka, aby spowodować wypadek.
2. Połącz wodę cyrkującą do chłodzenia. Woda cyrkująca pełni dwie funkcje: jedna polega na obniżeniu temperatury podczas pracy łożyska w celu ochrony łożyska; the other is to absorb the heat generated during vibration grinding in the vibrating grinding cylinder by adding the circulating water in the jacket to the material which can not withstand the higher vibration grinding temperature.
3W celu zmniejszenia wpływu hałasu maszyny na obszar pracy zainstalowana jest osłona dźwiękoodporna.
4Siła silnika tej serii drgawek jest stosunkowo duża i zaleca się stosowanie stopniowego uruchamiania, aby zmniejszyć wpływ na sieć energetyczną podczas uruchamiania.specjalna szafa elektryczna nie jest skonfigurowanaSpecjalne wymagania mogą być dostosowane oddzielnie.
5Jeśli wymagają ciągłego automatycznego karmienia i ciągłego automatycznego rozładowywania, nasza fabryka może skonfigurować automatyczne karmienie i rozładowywanie urządzenia dla użytkowników.
6W zależności od różnych materiałów szlifowania wymagana wytrzymałość szlifowania wibracji jest również inna.Kiedy potrzebna jest duża siła pobudzająca, blok drugorzędny może być przymocowany i podłączony do urządzenia ekscentrycznego przez śrubę, w przeciwnym razie, usunąć blok drugorzędny.

Parametry techniczne o pojemności nieprzekraczającej 10 W
