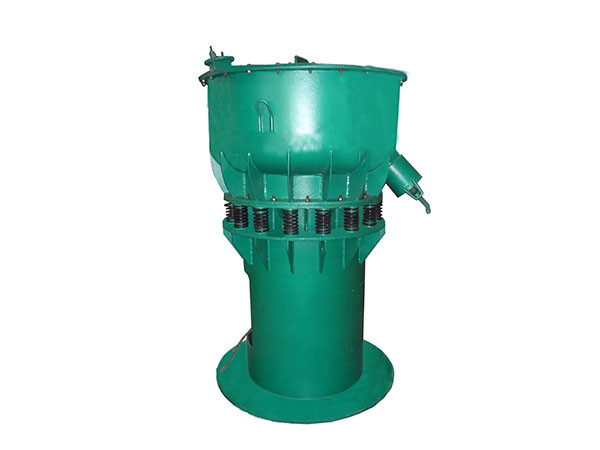

Wysokiej amplitudy obracający się młyn młyn Vibro Energia dla rzadkich ziem
Zastosowaniez silników silnikowych o pojemności nieprzekraczającej 50 W
Obrotowy młyn drgający jest nowo opracowaną superfiną maszyną do kruszenia proszku z szerokim zakresem kruszenia.,Maszyna ta nadaje się do przerywanych, ciągłych, suchych i mokrych procesów szlifowania.
Wydajność szlifowania obracającego się drgacza jest wysoka, a liczba zderzeń środka szlifowania jest 50 razy większa niż w zwykłym młynie kulkowym.Prędkość szlifowania jest od 10 do 30 razy wyższa niż w zwykłym młynie kulkowymDobry wydajność uszczelniająca, brak przepływu pyłu, niskie zużycie energii, prosta instalacja i wygodna konserwacja.i w zasadzie realizuje żelazo bez zużyciaMoże być stosowany do przerywanego szlifowania materiałów łatwopalnych i wybuchowych oraz może być wypełniony azotem w celu ochrony.
Zasada działaniaCharakterystyka strukturalna z silników silnikowych o pojemności nieprzekraczającej 50 W
Maszyna składa się głównie z cylindru wspierającego ramę bazową, cylindra szlifującego, płyty wyściółkowej, nośnika szlifującego, ekscytatora wibracji, sprężyny wspierającej, silnika napędowego itp.
1Cylinder podtrzymujący ramę bazową elastycznie podtrzymuje ciało przez sprężynię podtrzymującą i utrzymuje elastyczną odległość sprzężenia między silnikiem napędowym a wibrującym ciałem.
2Cylinder szlifowy jest ciałem roboczym szlifowania wibracyjnego, który służy do utrzymania środka szlifowego i materiału ściernego.
3Ekscitator wibracji służy do przekształcania momentu obrotowego silnika w okresowe wibracje młyna.
4Płytka wyściółkowa jest w bliskim kontakcie ze ścianą wewnętrzną cylindra szlifującego w celu ochrony głównego cylindra szlifującego podczas procesu szlifowania.
5Sprężyna wspierająca jest używana do utrzymania ciała młynówki w stanie elastycznym i zasadniczo izoluje wpływ wibracji na podstawę podczas obracania się ciała maszyny.
6Środek szlifujący jest głównym ciałem szlifującym młyna, który jest używany do szlifu uderzeniowego materiału.
7Silnik napędowy dostarcza energię do drgań drgań młyna.
Po włączeniu zasilania, silnik napędza ekscytator do obrotu przez elastyczne sprzężenie, generując wystarczającą siłę ekscytującą, aby ciało młynówki weszło w stan pierścieniowej wibracji okresowej,i siła uderzenia wibrującego wahadła jest ciągle przekazywana do wszystkich materiałów załadowanych do cylindry szlifowania (iMateriał mielonego jest pulwerowany i mielonego przez wzajemne uderzenie pomiędzy środkiem mielonego i materiałem mielonym.
Główne parametry techniczne z silników silnikowych o pojemności nieprzekraczającej 50 W
| Model |
Objętość ładowania (L) |
Wydajność (kg/h) |
Rozmiar cząstek rozładowania (mm) |
Moc (kw) |
Intensywność drgań (g) |
Amplituda (mm) |
| XZM-600 |
20 |
100-200 |
0.2 ¢0.045 |
2.2-3 |
10 ¢14 |
4.5·6 |
| XZM-900 |
70 |
350-800 |
5.5-7.5 |
| XZM-1200 |
150 |
500-1500 |
11 |
Główne wymiary z silników silnikowych o pojemności nieprzekraczającej 50 W
| Model |
Objętość ładowania (L) |
H |
A |
B |
C |
D |
E |
F |
| XZM-600 |
20 |
¥1000 |
650 |
600 |
550 |
600 |
520 |
380 |
| XZM-900 |
70 |
¥1450 |
1000 |
900 |
800 |
900 |
663 |
450 |
| XZM-1200 |
150 |
¥1800 |
1300 |
1200 |
1150 |
1300 |
1000 |
600 |
Uwaga:Nasza firma zastrzega sobie prawo do zmiany wszystkich danych technicznych
