Sprzęt do kruszenia i szlifowania proszkowej metalurgii
WprowadzenieWysokiej wydajności pionowy, podwójny młyny wibrujące w metaluch proszkowych:
Wysokiej wydajności pionowy dwutorowy drgalec wibrujący do metalurgii proszku jest nowym rodzajem wydajnego sprzętu szlifowania w szlifowaniu drobnych i super drobnych materiałów proszkowych.Jest wygodniejsza niż konwencjonalna rotacyjna szlifierka (wydajność 2-5 razy większa niż, zmniejszając zużycie energii o 20% - 30%).
Młyn wibrujący w ultrafinym szlifowaniu ma różną wytrzymałość drgań, wysoką wydajność, niskie zużycie energii, mniejszą hałas i kompaktową strukturę, wygodną instalację i konserwację itp.Szlifownia odpowiada popularnym żądaniom.
Niektóre informacjeWysokiej wydajności pionowy, podwójny młyny wibrujące w metaluch proszkowych:
| Wpływ i wyjście |
1. jedno wejście i jedno wyjście: materiały szlifowe pozostaną w rurze wibrującej przez długi czas i będą bardziej precyzyjne
2. dwa wejścia i dwa wyjścia: ma dużą pojemność. Dwie rurki działają niezależnie.
|
| Elastyczne sprzężenie |
zazwyczaj używać pasa, ale będzie używać uniwersalny zamiast jeśli wibrujący młyna jest duży |
| Środek szlifowania |
kulka ceramiczna, kulka ze stali nierdzewnej, kulka ze stali manganowej, pręt ze stali manganowej |
| Włókna szlifujące |
sztywne podszewki ze stali manganowej, podszewki ceramiczne, podszewki z poliuretanu |
| Wrody |
sztywna sprężyna, plastikowa sprężyna wysokiego ciśnienia |
Zasada działania zWysokiej wydajności pionowy, podwójny młyny wibrujące w metaluch proszkowych:
Po włączeniu zasilania, silnik napędza ekscytator do obrotu przez elastyczne sprzężenie, generując wystarczającą siłę ekscytującą, aby ciało młynówki weszło w stan pierścieniowej wibracji okresowej,i siła uderzenia wibrującego wahadła jest ciągle przekazywana do wszystkich materiałów załadowanych do cylindry szlifowania (iMateriał mielonego jest pulwerowany i mielonego przez wzajemne uderzenie pomiędzy środkiem mielonego i materiałem mielonym.
Silnik napędowy porusza się wokół elastycznego sprzężenia do obrotu wibratora, a następnie wytwarzając wystarczająco silną wibrację, a następnie ciało młyna robi ruch okresowy,i ciągłego przenoszenia siły na wszystkie materiały (surowce i medium) w rolce, materiał jest kruszony przez siłę wytłaczania pomiędzy środkiem a materiałami szlifowymi.W trakcie procesu możemy obniżyć temperaturę wewnątrz komory młyńskiej do szlifowania materiałów wrażliwych na ciepłoTen młyn ma wysoką wydajność przy prostym procesie.
Zastosowanie Wysokiej wydajności pionowy drukarnia wibrująca z podwójnymi rurami do metalurgii proszkowej:
2ZM podwójne młyny drgające rury mogą być szeroko stosowane w minerałów, materiałów budowlanych, szlifowania materiałów z proszku metalurgii, elektrycznych, ceramicznych, ogniotrwałych, materiałów magnetycznych, chemicznych, żywności,i inne branżeTo idealny substytut młyna kulkowego.
ZaletyWysokiej wydajności pionowy, podwójny młyny wibrujące w metaluch proszkowych:
1Zamknięty system frezowania, bez emisji pyłu, bez zanieczyszczeń.
2Prosty proces produkcji, odpowiedni do automatycznego zdalnego sterowania i przełączania.
3Niskie zużycie energii i niskie koszty produkcji.
4Łatwa montaż i konserwacja.
5Doskonała funkcja sterowania elektrycznym, bardzo wygodne dla systemu przełączania.
6Dostępne są suche lub mokre frezowanie, można dodać gaz ochronny.
Parametry techniczne zWysokiej wydajności pionowy, podwójny młyny wibrujące w metaluch proszkowych:
| Model |
2ZM-100 |
2ZM-200 |
2ZM-400 |
2ZM-800 |
2ZM-1200 |
| Metoda szlifowania |
metoda sucha, metoda mokra, układ otwarty, układ zamknięty |
| Wielkość cząstek żywieniowych |
0-25 mm |
| Wielkość cząstek rozładowania |
00,3-0,074 mm |
| Objętość butli (L) |
100 |
200 |
400 |
800 |
1200 |
| Pojemność (t/h) |
0.1-1.5 |
0.2-3 |
0.5-5 |
1-10 |
1-16 |
| Amplituda (mm) |
9-14 |
9-14 |
8-11 |
7-9 |
7-9 |
| Moc (kw) |
17-22 |
22-37 |
45-55 |
55-75 |
75-90 |
| częstotliwość wibracji (czas/min) |
16.3 |
16.3 |
16.3 |
16.3 |
16.3 |
| Masę (t) |
2.5 |
4 |
6.6 |
11.5 |
14 |
| Wymiary (L*W*H) (mm) |
2612*1654*2054 |
2900*1884*2378 |
3800*2350*24900 |
4843*2956*2510 |
|
Instalacja i Azestawienie zWysokiej wydajności pionowy, podwójny młyny wibrujące w metaluch proszkowych:
Przy montażu, po wyrównaniu ramy, część nadwozia młynówki umieszczana jest na elastycznym wsparciu,a wał silnika i wrot maszyny (wał ekscytujący) są ustawione na tej samej linii środkowej, i podłączyć elastyczne sprzężenie.
Następująca praca musi zostać wykonana na długo przed włączeniem maszyny.
1W celu zmniejszenia wpływu hałasu maszyny na obszar pracy zainstalowana jest osłona dźwiękoodporna.
2Siła silnika tej serii drgawek jest stosunkowo duża i zaleca się stosowanie stopniowego uruchamiania, aby zmniejszyć wpływ na sieć energetyczną podczas uruchamiania.specjalna szafa elektryczna nie jest skonfigurowanaSpecjalne wymagania mogą być dostosowane oddzielnie.
3. Wypełnić środek szlifowy. Bez środka szlifowego, nie uruchamiać maszyny, w przypadku gdy maszyna jest zbyt lekka, aby spowodować wypadek.
4. Połącz wodę cyrkującą do chłodzenia. Woda cyrkująca pełni dwie funkcje: jedna polega na obniżeniu temperatury podczas pracy łożyska w celu ochrony łożyska; the other is to absorb the heat generated during vibration grinding in the vibrating grinding cylinder by adding the circulating water in the jacket to the material which can not withstand the higher vibration grinding temperature.
5W zależności od różnych materiałów szlifowania wymagana wytrzymałość szlifowania wibracji jest również inna.Kiedy potrzebna jest duża siła pobudzająca, blok drugorzędny może być przymocowany i podłączony do urządzenia ekscentrycznego przez śrubę, w przeciwnym razie, usunąć blok drugorzędny.
6Jeśli wymagają ciągłego automatycznego karmienia i ciągłego automatycznego rozładowywania, nasza fabryka może skonfigurować automatyczne karmienie i rozładowywanie urządzenia dla użytkowników.
Struktura zWysokiej wydajności pionowy, podwójny młyny wibrujące w metaluch proszkowych:

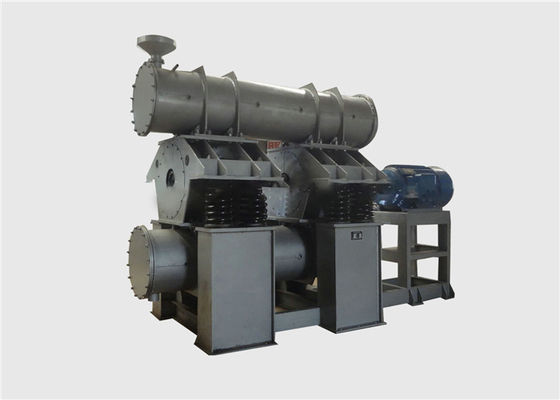

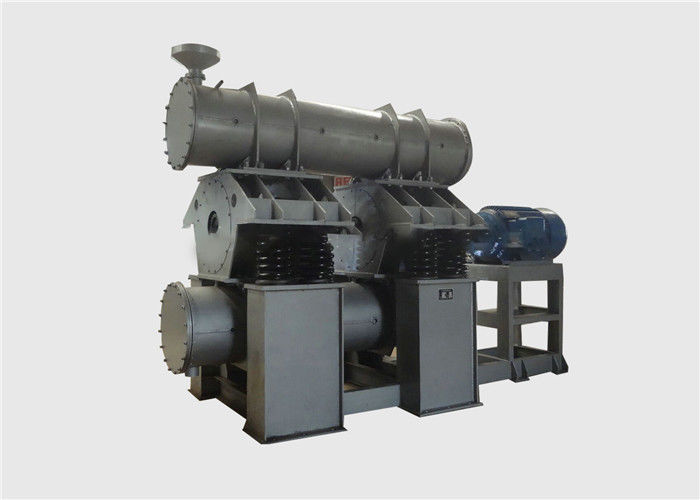

Maszyna składa się głównie z podwozia, uchwytu nadwozia, pokrywy dźwiękoodpornej, nadwozia maszyny, cylindra szlifującego, ekscytatora drgań, płyty wyściółkowej, elastycznego wsparcia,o pojemności nieprzekraczającej 10 W.
1Podwozie podtrzymuje nadwozie poprzez elastyczny oparcie i utrzymuje elastyczną odległość połączenia pomiędzy silnikiem napędowym a wibrującym nadwoziem.
2Wykorzystuje się osłonę dźwiękoodporną do blokowania hałasu wytwarzanego przez młyn podczas pracy, aby zmniejszyć wpływ hałasu na cały obszar pracy.
3. Korpus maszyny jest przymocowany cylindrem szlifującym i wyposażony jest w ekscytujący wibracje.
4Cylinder szlifowy jest ciałem roboczym młyna do szlifowania, który służy do utrzymania środka szlifowania i materiału szlifowego.
5Ekscitator wibracji służy do przekształcania momentu obrotowego silnika w okresowe wibracje młyna.
6. Płytka wyściółkowa jest ściśle przymocowana do wewnętrznej ściany cylindra szlifującego w celu ochrony cylindra szlifującego.ściana wewnętrzna cylindra szlifującego jest również bardzo zużyte w tym samym czasie, a płytka wyściółkowa, którą łatwo wymienić w cylindrze szlifującym, może poprawić żywotność całej maszyny.
7Elastyczna opora sprawia, że ciało młynówki jest w stanie elastycznym i w znacznym stopniu izoluje wstrząsy wibracyjne do podstawy, gdy ciało wibruje.
8Środek szlifujący jest ciałem szlifującym młyna i jest używany do szlifu uderzeniowego materiału.
9Silnik dostarcza energię do młyna do szlifowania.
